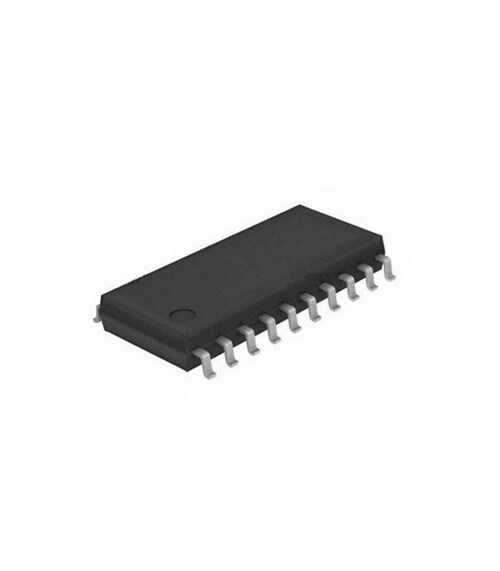

M54587FP SOIC-20

M54587FP, yüksek voltaj ve yüksek akım kapasiteli bir Darlington transistör dizisi (array) sürücü entegresidir. Kompakt SOIC-20 kılıfı içinde 7 adet NPN Darlington çifti barındıran bu bileşen, standart TTL veya CMOS mantık seviyeleri ile röleleri, lambaları, step motorları ve diğer endüktif yükleri sürmek için idealdir.

M54587FP'nin Özellikleri ve Avantajları

• Yüksek Akım Kapasitesi: Her bir çıkış kanalı, yüksek tepe akımlarına dayanabilir ve genellikle 500mA'e kadar sürekli akım sürebilir.
• Yüksek Çıkış Voltajı: Çıkışlar, yüksek voltajlı yükleri (genellikle 50V'a kadar) sürebilir, bu da endüstriyel uygulamalar için uygunluk sağlar.
• Entegre Koruma Diyotları: Her çıkışta, röle veya motor gibi endüktif yükler kapatıldığında oluşan ters gerilimden entegreyi korumak için dahili serbest geçiş (flyback) diyotları bulunur.
• Doğrudan Sürülebilirlik: Girişler, 5V'luk standart mikrodenetleyici veya mantık çipleri tarafından doğrudan sürülebilir.
• Yüksek Yoğunluk: Tek bir entegre içinde 7 adet sürücü kanalı barındırması, devre kartında önemli ölçüde yer tasarrufu sağlar.

Başlıca Kullanım Alanları

• Röle ve Solenoid Sürücüleri
• LED Matris ve Gösterge Panelleri
• Unipolar Step Motor Sürücüleri
• Lamba ve Isıtıcı Kontrolü
• Endüstriyel Otomasyon ve Kontrol Sistemleri

Sık Sorulan Sorular (SSS)

Soru: Darlington transistör dizisinin avantajı nedir?
→ Cevap: Darlington konfigürasyonu, iki transistörü birbirine bağlayarak çok yüksek bir akım kazancı (hFE) elde eder. Bu sayede, mikrodenetleyiciden gelen çok küçük bir giriş akımıyla, yüzlerce miliamperlik büyük bir yük akımını kontrol etmek mümkün olur.

Soru: Serbest geçiş (flyback) diyotları neden gereklidir?
→ Cevap: Bir bobin (röle, motor sargısı vb.) kapatıldığında, depoladığı manyetik enerji aniden yüksek voltajlı bir 'ters EMK' oluşturur. Bu diyotlar, bu zararlı voltajın transistörlere zarar vermesini engelleyerek akımın güvenli bir şekilde sönümlenmesi için bir yol sağlar.

Mikrodenetleyici projelerinizde yüksek güçlü yükleri M54587FP ile güvenle ve kolayca kontrol edin!

Not: Bu sayfadaki bilgiler ürünün genel özelliklerini yansıtmaktadır. Detaylı teknik parametreler ve uygulama notları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
