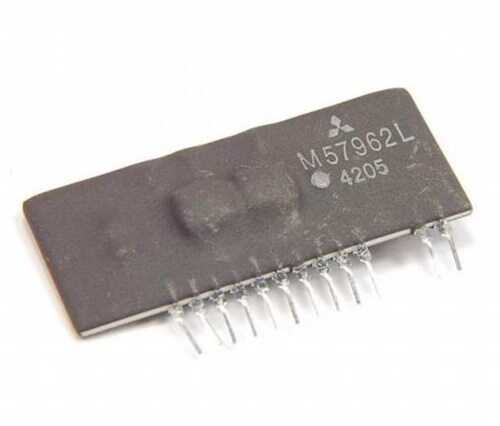

M57962CL-01R

M57962CL-01R, özellikle yüksek güçlü IGBT (Insulated Gate Bipolar Transistor) modüllerini sürmek için geliştirilmiş, yüksek hızlı bir hibrit entegre (HIC) gate sürücüsüdür. Bu modül, IGBT'nin hızlı ve güvenilir bir şekilde anahtarlanmasını sağlamanın yanı sıra, dahili koruma özellikleri ile de sistemi güvence altına alır. Endüstriyel uygulamalarda yaygın olarak kullanılır.

M57962CL-01R'nin Özellikleri ve Avantajları

• Yüksek Hızlı Anahtarlama: Düşük yayılma gecikmesi sayesinde IGBT'lerin hızlı bir şekilde açılıp kapanmasını sağlar, bu da anahtarlama kayıplarını azaltır.
• Entegre Koruma: Kısa devre (short circuit) ve aşırı akım durumlarını algılayarak IGBT'yi korumak için desatürasyon (desaturation) algılama özelliğine sahiptir.
• İzole Hata Sinyali: Bir hata durumu algılandığında, kontrol devresine optokuplör ile izole edilmiş bir alarm sinyali gönderir.
• Dahili Güç Kaynağı: Genellikle harici bir besleme voltajı gerektirir ancak IGBT'yi sürmek için gereken pozitif/negatif gate voltajlarını kendi içinde düzenler.
• Yüksek Sürücü Kapasitesi: 600V/600A ve 1200V/300A sınıfına kadar olan IGBT modüllerini sürebilme kapasitesine sahiptir.

Başlıca Kullanım Alanları

• AC Motor Sürücüleri ve Inverterler
• Servo Amplifikatörler ve Sürücüler
• Yüksek Güçlü Kesintisiz Güç Kaynakları (UPS)
• Endüksiyonla Isıtma Sistemleri
• Endüstriyel Kaynak Makineleri
• Yüksek Frekanslı Güç Dönüştürücüler

Sık Sorulan Sorular (SSS)

Soru: 'Desatürasyon Koruması' nedir ve nasıl çalışır?
→ Cevap: IGBT iletimdeyken (doyumda), kollektör-emiter voltajı (Vce) çok düşüktür. Eğer bir kısa devre olursa, akım hızla artar ve IGBT doyumdan çıkar, Vce voltajı yükselir. M57962CL-01R bu anormal Vce yükselmesini algılar, durumu kısa devre olarak yorumlar ve IGBT'nin gate'ini hasar görmeden önce hızla kapatır.

Soru: Bu hibrit sürücü modülü neden bu kadar çok pine sahip?
→ Cevap: Pinler; güç beslemeleri, kontrol sinyali girişi, IGBT gate ve emiter bağlantıları, hata sinyali çıkışı ve koruma devresi için harici bileşen bağlantıları gibi birçok farklı fonksiyonu yerine getirmek için kullanılır. Bu, modülün esnek ve güvenilir olmasını sağlar.

Endüstriyel güç elektroniği projelerinizde IGBT modüllerinizi M57962CL-01R ile güvenle sürün!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve pin bağlantıları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
