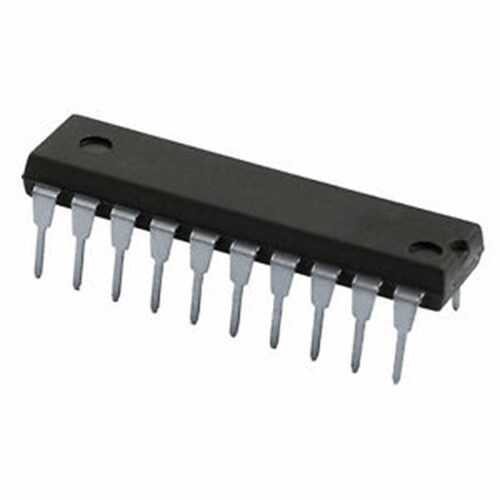

M74HC273B1 DIP-20

M74HC273B1, sekiz adet D-tipi flip-flop içeren ve ortak bir reset (clear) pinine sahip yüksek hızlı bir CMOS entegresidir. Her flip-flop, saat sinyalinin (clock) pozitif kenarında D girişindeki veriyi Q çıkışına aktarır. Ortak reset girişi sayesinde, tüm flip-flop'ların çıkışları asenkron olarak tek bir sinyalle sıfırlanabilir. DIP-20 kılıfı ile delikli kartlarda ve prototip devrelerde kolay kullanım sunar.

M74HC273B1'in Özellikleri ve Avantajları

• Octal D-Type Flip-Flop: 8-bit'lik paralel veriyi tek bir saat sinyali ile senkronize bir şekilde kaydeder.
• Ortak Asenkron Reset: Master Reset (MR) pini LOW seviyesine çekildiğinde, saat sinyalinden bağımsız olarak tüm çıkışlar anında LOW (0) seviyesine sıfırlanır.
• Yüksek Hız: HC (High-Speed CMOS) ailesinin bir üyesi olarak hızlı anahtarlama süreleri sunar.
• Geniş Çalışma Voltajı: 2V ile 6V arasında çalışarak farklı mantık aileleriyle uyumluluk sağlar.
• DIP-20 Kılıf: Prototipleme, eğitim ve tamir işleri için ideal olan, kolay monte edilebilir standart kılıf yapısındadır.

Başlıca Kullanım Alanları

• Durum Makineleri (State Machines): Bir sistemin mevcut durumunu saklamak için kullanılır.
• Veri Kaydediciler (Data Registers): Özellikle sistem başlangıcında veya bir hata durumunda kayıtların sıfırlanması gereken uygulamalar için mükemmeldir.
• Sayıcılar ve Bölücüler: Özel tasarımlı sayaç devrelerinde ve frekans bölücülerde kullanılır.
• Veri Senkronizasyonu: Farklı saat domenleri arasında veri aktarımında senkronizasyon sağlamak için kullanılır.
• Mikrodenetleyici I/O Genişletme: Mikrodenetleyiciler için resetlenebilir çıkış portları oluşturmada kullanılır.

Sık Sorulan Sorular (SSS)

Soru: Asenkron reset ne demektir?
→ Cevap: Asenkron reset, reset sinyali geldiği anda saat sinyalinin durumuna (yükselen kenar, düşen kenar vb.) bakmaksızın flip-flop çıkışlarını anında sıfırlaması anlamına gelir. Bu, acil durdurma veya başlangıç koşullarını ayarlamak için çok kullanışlıdır.

Soru: Bu entegreyi 74HC574 yerine kullanabilir miyim?
→ Cevap: Temel olarak her ikisi de 8-bit D-type flip-flop içerir. Ancak 74HC273'ün asenkron reset özelliği varken, 74HC574'ün 3-durumlu çıkış özelliği vardır. Projenizin ihtiyacına göre (reset mi, bus kontrolü mü) doğru entegreyi seçmelisiniz. Pin yapıları da farklıdır.

Resetlenebilir veri kaydı gerektiren dijital mantık projeleriniz için M74HC273B1 güvenilir bir çözümdür.

Not: Bu sayfadaki bilgiler ürün hakkında genel bir fikir vermek amacıyla hazırlanmıştır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
