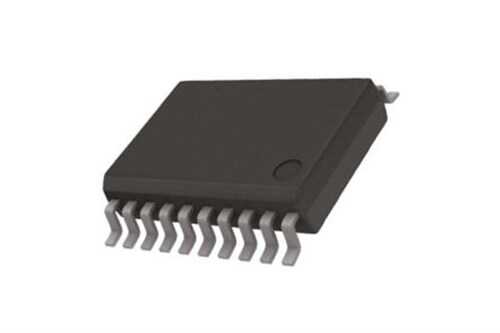

M74HC563M1R - 74HC563 SOP-20 Oktal Latch Entegresi

M74HC563M1R, yüksek hızlı CMOS teknolojisi ile üretilmiş, 8-bit (oktal) evirici şeffaf mandal (inverting transparent latch) entegresidir. 74HC563 olarak da bilinen bu komponent, 3-durumlu (3-state) çıkışları sayesinde veri yolu (bus) uygulamaları için mükemmeldir. Veri girişlerini mandallar, evirir (tersler) ve çıkış kontrol sinyali aktif olduğunda veri yoluna sürer. SOP-20 kılıfı ile yüzey montajlı tasarımlarda kullanılır.

M74HC563M1R'nin Özellikleri ve Avantajları

• 8-Bit Paralel Latch: Tek bir entegre ile 8 bitlik veriyi aynı anda depolayabilir.
• Evirici (Inverting) Çıkış: Girişteki verinin mantıksal tersini çıkışa aktarır (D girişi 1 ise Q çıkışı 0 olur).
• 3-Durumlu (3-State) Çıkışlar: Çıkışlar, yüksek (HIGH), düşük (LOW) veya yüksek empedans (Hi-Z) durumunda olabilir. Bu özellik, birden fazla entegrenin aynı veri yolunu paylaşmasına olanak tanır.
• Yüksek Hızlı CMOS Teknolojisi: Düşük güç tüketimi ile yüksek çalışma hızı sunar.
• Geniş Çalışma Voltajı: Genellikle 2V ile 6V arasında geniş bir besleme aralığında çalışabilir.
• SOP-20 Kılıf: Kompakt yüzey montaj (SMD) paketidir.

Başlıca Kullanım Alanları

• Mikroişlemci ve Mikrodenetleyici Sistemlerinde Veri Yolu Arayüzleri
• Adres Kod Çözücüler (Address Decoders)
• Giriş/Çıkış Port Genişleticiler (I/O Port Expanders)
• Veri Depolama ve Tamponlama (Data Buffering)
• Dijital Kontrol ve Lojik Sistemler

Sık Sorulan Sorular (SSS)

'Şeffaf Latch' ne demektir?
→ 'Şeffaf' (Transparent), mandal etkinleştirme (Latch Enable - LE) pini HIGH durumdayken, girişlerdeki (D) herhangi bir değişikliğin anında çıkışlara (Q) yansıdığı anlamına gelir. LE pini LOW olduğunda ise son durum kilitlenir ve girişlerdeki değişiklikler çıkışı etkilemez.

74HC563 ile 74HC573 arasındaki fark nedir?
→ Her ikisi de oktal latch entegresidir. Temel fark, 74HC563'ün evirici (inverting) olması (Q = !D), 74HC573'ün ise evirici olmamasıdır (non-inverting, Q = D). İhtiyacınıza göre doğru olanı seçmelisiniz.

Veri yolu kontrollü dijital sistemlerinizde 74HC563 ile verimli ve hızlı veri mandallama sağlayın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve en güncel veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
