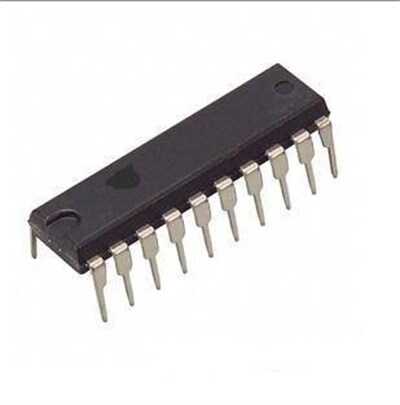

M74HCT574B1 - 74HCT574 DIP-20

M74HCT574B1 (genellikle 74HCT574 olarak bilinir), yüksek hızlı CMOS (HCT) mantık ailesine ait bir 8-bit D-Tipi Flip-Flop (Octal D-Type Flip-Flop) entegresidir. Yükselen kenar tetiklemeli bu entegre, bir saat darbesi geldiğinde 8 adet D girişindeki veriyi Q çıkışlarına kaydeder ve saklar. Üç durumlu (3-state) çıkışları sayesinde mikroişlemci tabanlı sistemlerde veri yolu (bus) arayüzü olarak yaygın şekilde kullanılır.

M74HCT574B1'nin Özellikleri ve Avantajları

• 8-Bit Veri Depolama: Tek bir saat darbesiyle 8 bitlik (bir byte) veriyi paralel olarak yakalar ve saklar.
• Kenar Tetiklemeli (Edge-Triggered): Veri, saat (Clock) girişinin pozitif (yükselen) kenarında yazılır, bu da zamanlama hassasiyeti sağlar.
• 3-State Çıkışlar: Bir Çıkış Yetkilendirme (Output Enable, OE) pini ile tüm çıkışlar aynı anda yüksek empedans (High-Z) moduna alınabilir. Bu, birden fazla cihazın aynı veri yolunu paylaşmasına olanak tanır.
• HCT Teknolojisi: TTL mantık seviyeleri ile uyumlu girişlere sahiptir, bu da onu hem TTL hem de CMOS sistemleriyle entegre etmeyi kolaylaştırır.
• DIP-20 Kılıf: Prototipleme, eğitim ve delikli montaj (thru-hole) uygulamaları için standart ve kullanışlı bir kılıftır.

Başlıca Kullanım Alanları

• Mikroişlemci ve mikrodenetleyici sistemlerinde veri kaydedicileri (registers)
• Veri yolu sürücüleri (Bus Drivers) ve alıcıları (Bus Receivers)
• I/O (Giriş/Çıkış) port genişleticiler
• Veri tamponlama ve senkronizasyon devreleri
• Dijital kontrol ve durum makineleri

Sık Sorulan Sorular (SSS)

74HCT574 ile 74HCT374 arasındaki fark nedir?
→ Bu iki entegre işlevsel olarak neredeyse aynıdır. Aralarındaki temel fark pin yerleşimidir (pinout). 74HCT374'te giriş ve çıkış pinleri kılıfın iki tarafına dağılmışken, 74HCT574'te tüm girişler bir tarafta, tüm çıkışlar ise karşı tarafta toplanmıştır. Bu düzen, PCB tasarımında veri yolu hatlarının daha düzenli çizilmesini kolaylaştırır.

Bu entegre veriyi ne kadar süreyle saklar?
→ 74HCT574 statik bir kaydedicidir. Güç kesilmediği sürece ve yeni bir saat darbesi gelip üzerine yeni veri yazılmadığı sürece içindeki veriyi süresiz olarak saklar.

Veri yolu arayüzleri ve paralel veri depolama ihtiyaçlarınız için endüstri standardı 74HCT574'ü güvenle kullanabilirsiniz.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
