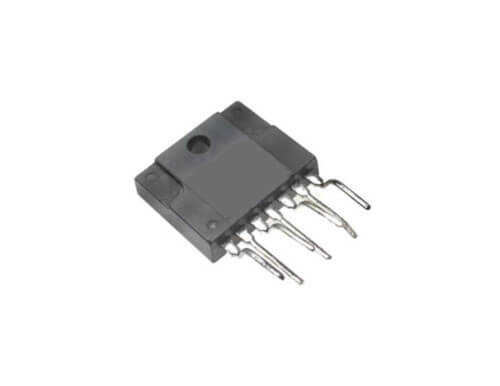

MA4820 ZIP-7 Dikey Saptırma Çıkış Entegresi

MA4820, özellikle CRT (Katot Işınlı Tüp) teknolojisine sahip televizyon ve monitörlerde dikey saptırma (vertical deflection) devresinin çıkış katı için tasarlanmış bir güç entegresidir. Bu entegre, dikey osilatörden gelen sinyali güçlendirerek, ekran üzerindeki elektron demetini yukarıdan aşağıya taramak için gerekli olan akımı saptırma bobinlerine (deflection yoke) sağlar. ZIP-7 kılıf yapısı, soğutucuya kolay montaj için optimize edilmiştir.

MA4820'nin Özellikleri ve Avantajları

• Yüksek tepe çıkış akımı kapasitesi ile büyük ekranlı CRT'leri sürebilir.
• Dahili termal koruma devresi ile aşırı ısınmaya karşı güvenlidir.
• Dikey tarama için gerekli olan rampa (sawtooth) sinyalini güçlendirmek üzere tasarlanmıştır.
• ZIP-7 (Zig-zag In-line Package) kılıfı, bacaklar arası mesafeyi artırarak yüksek voltajda güvenli çalışma sağlar.
• Genellikle harici birkaç pasif bileşenle komple bir dikey çıkış katı oluşturur.
• CRT TV ve monitör tamirinde sıkça kullanılan bir yedek parçadır.

Başlıca Kullanım Alanları

• CRT Televizyonların dikey saptırma devrelerinin tamiri ve bakımı.
• CRT bilgisayar monitörlerinin onarımı.
• Endüstriyel CRT tabanlı ekranlar ve osiloskoplar.
• Elektronik tamir atölyeleri ve hobi amaçlı CRT projeleri.
• Eski arcade oyun makineleri ve video kabinetlerinin restorasyonu.

Sık Sorulan Sorular (SSS)

Soru: Televizyonumun ekranında yatay bir çizgi var, bu parça sorunu çözer mi?
→ Ekranda tek bir parlak yatay çizgi olması, dikey tarama devresinin çalışmadığının tipik bir belirtisidir. Bu arızanın en yaygın sebeplerinden biri dikey çıkış entegresinin (MA4820 gibi) bozulmasıdır. Ancak arızanın kaynağı başka bileşenler de olabilir, bu nedenle ölçüm yapmak önemlidir.

Soru: ZIP-7 kılıfı nedir?
→ ZIP (Zig-zag In-line Package), tek bir sıra halinde görünen ancak bacakları lehim noktalarında zikzak şeklinde ayrılan bir kılıf tipidir. Bu tasarım, bacaklar arasındaki fiziksel mesafeyi artırarak yüksek voltaj uygulamalarında ark oluşumunu engeller.

CRT TV ve monitör tamirlerinizde güvenilir bir çözüm olan MA4820 dikey saptırma entegresini stoklarınıza ekleyin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün üretici tarafından sağlanan resmi 'datasheet' belgesini kontrol ediniz.
