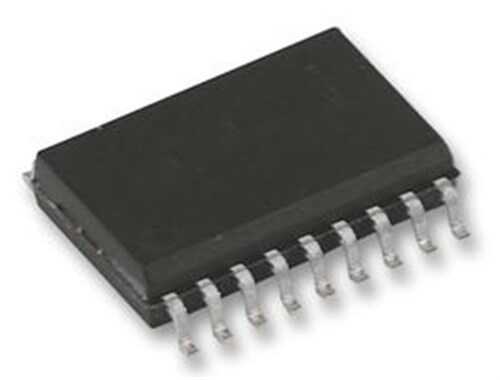

MAX222CWN SOP-18 RS-232 Sürücü/Alıcı Entegresi

MAX222CWN, tek bir +5V güç kaynağı ile çalışan, 2 sürücü ve 2 alıcı içeren, yüksek güvenilirliğe sahip bir RS-232 sürücü/alıcı (driver/receiver) entegresidir. Dahili şarj pompası devresi sayesinde harici bir negatif güç kaynağına ihtiyaç duymadan RS-232 voltaj seviyelerini üretir. Kompakt SOP-18 kılıfı, yerden tasarruf edilmesi gereken tasarımlar için idealdir.

MAX222CWN'nin Özellikleri ve Avantajları

• 2 Sürücü ve 2 Alıcı: Standart bir seri port (TX, RX, CTS, RTS gibi) uygulaması için gerekli olan temel konfigürasyonu sunar.
• Düşük Güç Tüketimi: Shutdown (kapatma) modu sayesinde, aktif olmadığında güç tüketimini önemli ölçüde azaltarak pilli cihazlar için idealdir.
• Tek +5V Besleme: Tasarım karmaşıklığını azaltır ve birçok dijital sistemle kolayca entegre olur.
• Yüksek ESD Koruması: İnsan Vücudu Modeline göre ±2kV'a kadar ESD koruması sağlar, bu da entegrenin dayanıklılığını artırır.
• SOP-18 Paket: Yüzey montaj teknolojisi (SMT) ile uyumlu, kompakt ve verimli bir PCB tasarımı sağlar.
• 120kbps Veri Hızı: Çoğu standart seri iletişim uygulaması için yeterli hız sunar.

Başlıca Kullanım Alanları

• Dizüstü ve Masaüstü Bilgisayarlar
• Batarya ile Çalışan Taşınabilir Cihazlar
• Veri Kabloları ve Çeviriciler (USB-to-Serial vb.)
• Endüstriyel Sensör Arabirimleri
• Gömülü Sistem Haberleşme Portları

Sık Sorulan Sorular (SSS)

MAX222 ve MAX232 arasındaki fark nedir?
→ Her ikisi de 2 sürücü ve 2 alıcıya sahip +5V RS-232 entegreleridir. Temel farklar genellikle paket tipi, güç tüketimi (özellikle shutdown modu) ve bazen de ESD koruma seviyeleri gibi performans metriklerinde olabilir. MAX222 genellikle daha düşük güç tüketimi ve shutdown özelliğine sahiptir.

Shutdown pini (SHDN) nasıl kullanılır?
→ SHDN pini lojik düşük seviyeye çekildiğinde, entegre düşük güç moduna geçer ve sürücü çıkışları yüksek empedans durumuna alınır. Bu, entegre kullanılmadığında pil ömrünü uzatmak için çok faydalıdır. Normal çalışma için bu pin lojik yüksek seviyeye bağlanmalıdır.

Düşük güç tüketimi ve kompakt tasarım gerektiren RS-232 uygulamalarınız için MAX222CWN'yi tercih edin!

Not: Bu sayfadaki bilgiler yalnızca genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
