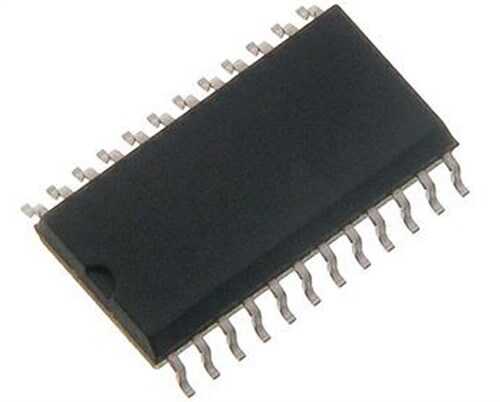

MAX238EWG SOIC-24

MAX238EWG, dört adet sürücü (transmitter) ve beş adet alıcı (receiver) içeren, eksiksiz bir RS-232 seri haberleşme arayüz entegresidir. Tek bir +5V besleme ile çalışarak, RS-232 standardının gerektirdiği pozitif ve negatif voltaj seviyelerini dahili şarj pompası (charge pump) devresi sayesinde kendisi üretir. Bu özellik, çift beslemeli güç kaynağı ihtiyacını ortadan kaldırır. Gelişmiş ESD koruması ve düşük güç tüketimi ile endüstriyel ve telekomünikasyon uygulamaları için idealdir. SOIC-24 kılıfı, yüzey montajlı tasarımlar için uygundur.

MAX238EWG'nin Özellikleri ve Avantajları

• Çoklu Sürücü ve Alıcı: 4 sürücü ve 5 alıcı ile tek bir çipte birden fazla seri port sinyalini (örn: TX, RX, RTS, CTS, DTR) yönetme imkanı sunar.
• Tek +5V Besleme: Harici pozitif ve negatif voltaj kaynaklarına ihtiyaç duymadan, gerekli RS-232 voltaj seviyelerini (tipik olarak ±10V) üretir.
• Gelişmiş ESD Koruması: RS-232 pinlerinde ±15kV İnsan Vücudu Modeli (Human Body Model) ESD koruması sağlayarak sistem dayanıklılığını artırır.
• Düşük Güç Tüketimi: 'Shutdown' modu sayesinde kullanılmadığı zamanlarda güç tüketimini önemli ölçüde azaltır, bu da bataryalı cihazlar için avantajlıdır.
• Yüksek Veri Hızı: 230kbps'e kadar olan veri hızlarını destekleyerek hızlı seri haberleşme sağlar.

Başlıca Kullanım Alanları

• Endüstriyel PC ve PLC'ler
• Telekomünikasyon Ekipmanları
• POS (Satış Noktası) Sistemleri
• Mikrodenetleyici Tabanlı Sistemler
• Batarya ile Çalışan Cihazlar
• Modemler ve Seri Port Çeviriciler

Sık Sorulan Sorular (SSS)

Soru: Neden bir mikrodenetleyicinin UART pinlerini doğrudan RS-232 portuna bağlayamam?
→ Mikrodenetleyiciler TTL/CMOS (0V-5V veya 0V-3.3V) mantık seviyeleriyle çalışırken, RS-232 standardı yaklaşık -12V ile +12V arasında değişen daha yüksek voltaj seviyeleri kullanır. MAX238 gibi bir arayüz entegresi, bu iki farklı voltaj seviyesi arasında güvenli ve doğru bir dönüşüm yapmak için zorunludur.

Soru: 'E' soneki (MAX238EWG) ne anlama geliyor?
→ Maxim Integrated ürünlerinde 'E' soneki genellikle 'Enhanced' (Geliştirilmiş) anlamına gelir ve standart modellere göre daha yüksek ESD koruması, daha düşük güç tüketimi veya daha yüksek veri hızı gibi iyileştirmeler içerdiğini belirtir.

Güvenilir ve sağlam RS-232 haberleşme arayüzleri için MAX238EWG en profesyonel çözümdür!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
