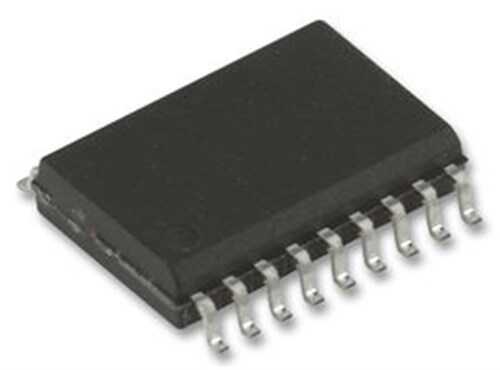

MAX3225ECAP - MAX3225E SSOP-20

MAX3225ECAP, Maxim Integrated tarafından üretilen, RS-232 seri haberleşme protokolünü TTL/CMOS lojik seviyelerine dönüştüren, yüksek performanslı bir transceiver (alıcı-verici) entegresidir. ±15kV ESD koruması, düşük güç tüketimi ve 250kbps'ye kadar veri hızı sunan bu entegre, kompakt SSOP-20 kılıfında iki sürücü ve iki alıcı barındırır.

MAX3225ECAP'nin Özellikleri ve Avantajları

• Yüksek ESD Koruması: İnsan Vücudu Modeli'ne (Human Body Model) göre ±15kV'luk ESD koruması sağlayarak zorlu ortamlarda bile arayüz portlarını korur.
• Düşük Güç Tüketimi: AutoShutdown™ özelliği sayesinde RS-232 kablosu takılı olmadığında veya bağlı cihaz kapalıyken güç tüketimini 1µA'nın altına düşürür, bu da pille çalışan cihazlar için idealdir.
• Tek Besleme Voltajı: Dahili şarj pompası (charge pump) devresi sayesinde, +3.0V ile +5.5V arası tek bir besleme gerilimi ile RS-232 standardı için gerekli olan pozitif ve negatif gerilimleri kendi üretir.
• Yüksek Veri Hızı: 250kbps'ye kadar olan veri hızlarını destekleyerek birçok seri haberleşme uygulaması için yeterli bant genişliği sunar.
• Kompakt SSOP-20 Kılıf: İnce ve küçük yüzey montaj kılıfı, modern ve yoğun tasarımlı elektronik kartlarda yerden tasarruf sağlar.

Başlıca Kullanım Alanları

• Notebook ve Dizüstü Bilgisayarlar
• Endüstriyel Otomasyon ve Kontrol Cihazları
• POS (Satış Noktası) Terminalleri
• Tıbbi Cihazlar
• Pille Çalışan Taşınabilir Cihazlar
• Ağ Donanımları (Router, Switch)

Sık Sorulan Sorular (SSS)

Soru: RS-232 transceiver neden gereklidir? Mikrodenetleyicimin UART pinlerini doğrudan kullanamaz mıyım?
→ Hayır, kullanamazsınız. Mikrodenetleyiciler TTL/CMOS lojik seviyelerinde (0V ve 3.3V/5V) çalışırken, RS-232 standardı -3V ila -15V ve +3V ila +15V gibi çok daha yüksek ve negatif gerilim seviyeleri kullanır. MAX3225E gibi bir transceiver, bu iki farklı gerilim standardı arasında güvenli ve doğru bir şekilde dönüşüm yapar.

Soru: Bu entegre için harici kapasitör gerekir mi?
→ Evet, entegrenin dahili şarj pompasının düzgün çalışması için genellikle dört adet küçük değerli (0.1µF) harici kapasitöre ihtiyaç vardır. Bu kapasitörlerin yerleşimi ve değeri için ürünün datasheet'ine bakılmalıdır.

Güvenilir, düşük güçlü ve ESD korumalı RS-232 haberleşme arayüzleri için MAX3225ECAP'nin üstün performansını tercih edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve elektriksel karakteristikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
