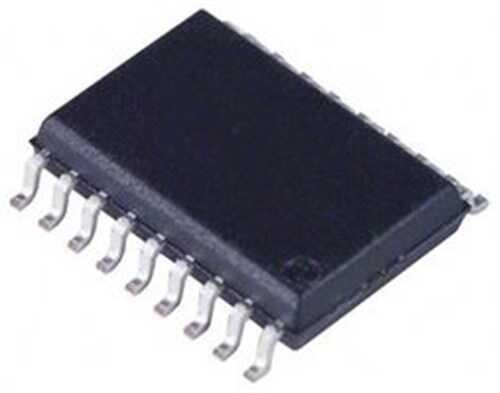

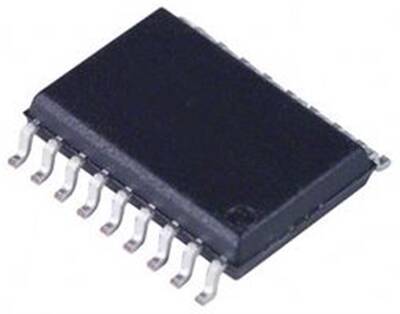

MAX3225EEAP - MAX3225E SSOP-20

MAX3225EEAP, 3.0V ile 5.5V arasında çalışan, iki sürücü ve iki alıcıdan oluşan yüksek performanslı bir RS-232 alıcı-verici (transceiver) entegresidir. Gelişmiş AutoShutdown Plus™ özelliği sayesinde güç tüketimini otomatik olarak minimize eder ve SSOP-20 kılıfı ile taşınabilir ve pilli cihazlar için mükemmel bir haberleşme çözümü sunar.

MAX3225EEAP'nin Özellikleri ve Avantajları

• Esnek Besleme Voltajı: 3.0V ile 5.5V arası tek bir besleme kaynağı ile çalışarak hem 3.3V hem de 5V sistemlerle tam uyumluluk sağlar.
• AutoShutdown Plus™: Geçerli bir RS-232 sinyali algılamadığında sürücüleri otomatik olarak kapatarak güç tüketimini 1µA'nın altına düşürür, pil ömrünü önemli ölçüde uzatır.
• Yüksek Veri Hızı: 250kbps'ye kadar veri iletim hızlarını destekler, hatta bazı durumlarda 1Mbps'ye kadar çıkabilir.
• Gelişmiş ESD Koruması: Tüm alıcı-verici pinlerinde ±15kV'a kadar ESD (Elektrostatik Deşarj) koruması sunarak zorlu ortamlarda bile yüksek dayanıklılık sağlar.
• Entegre Şarj Pompası: Harici bileşen gerektirmeyen dahili bir şarj pompası devresi sayesinde pozitif ve negatif RS-232 voltaj seviyelerini tek bir beslemeden üretir.
• Kompakt SSOP-20 Kılıf: Alanın kritik olduğu mobil ve kompakt tasarımlar için ideal bir paket boyutuna sahiptir.

Başlıca Kullanım Alanları

• Dizüstü bilgisayarlar, tabletler ve PDA'lar
• Pille çalışan taşınabilir cihazlar
• Endüstriyel PC'ler ve arayüz kartları
• Medikal ekipmanlar
• POS (Satış Noktası) sistemleri
• Veri kabloları ve modemler

Sık Sorulan Sorular (SSS)

Soru: AutoShutdown Plus™ özelliği nasıl çalışır?
→ Cevap: Bu özellik, RS-232 alıcı girişlerini sürekli olarak izler. 30 saniye boyunca geçerli bir sinyal seviyesi (±3V'dan büyük) algılanmazsa, entegre otomatik olarak sürücüleri kapatarak güç tasarrufu moduna geçer. Herhangi bir giriş aktivitesi algılandığında anında tekrar uyanır.

Soru: Bu entegreyi kullanmak için harici kapasitörlere ihtiyacım var mı?
→ Cevap: Evet, entegrenin dahili şarj pompasının düzgün çalışması için genellikle dört adet küçük değerli (tipik olarak 0.1µF) harici kapasitör gereklidir. Bu kapasitörlerin bağlantıları için ürünün datasheet'indeki tipik uygulama devresini inceleyiniz.

MAX3225EEAP ile düşük güç tüketimli ve güvenilir RS-232 haberleşme çözümleri geliştirin!

Not: Bu sayfadaki bilgiler genel bilgilendirme amaçlıdır. Kesin teknik veriler, pin konfigürasyonları ve uygulama notları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
