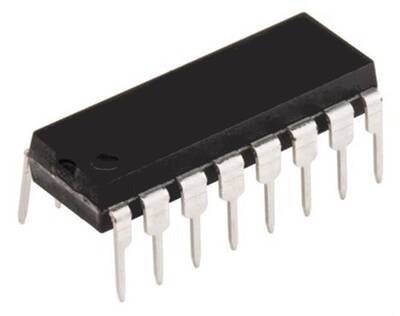

MB3759 DIP-16 PWM Kontrol Entegresi

MB3759, yüksek verimli anahtarlamalı güç kaynakları (SMPS) tasarlamak için kullanılan, sabit frekanslı bir PWM (Pulse Width Modulation) kontrol entegresidir. Popüler DIP-16 kılıfında sunulan bu entegre, bir güç kaynağının çıkış voltajını hassas bir şekilde düzenlemek için gerekli tüm mantık, osilatör ve koruma devrelerini tek bir çipte birleştirir.

MB3759'un Özellikleri ve Avantajları

• Sabit Frekanslı Çalışma: Harici bir direnç ve kapasitör (RC) ile çalışma frekansı kolayca ayarlanabilen dahili bir osilatöre sahiptir.
• Yüksek Hassasiyetli Voltaj Referansı: Kararlı bir çıkış voltajı sağlamak için hassas bir dahili voltaj referansı sunar.
• Çift Çıkış Sürücüsü: Genellikle push-pull veya yarım köprü (half-bridge) topolojilerindeki güç MOSFET'lerini veya BJT'leri sürmek için tasarlanmış iki adet çıkışa sahiptir.
• Dahili Koruma Fonksiyonları: Aşırı akım koruması, düşük voltaj kilitlemesi (UVLO) ve yumuşak başlangıç (soft-start) gibi özellikleri içerir.
• Ayarlanabilir Ölü Zaman (Dead-time): Çıkış transistörlerinin aynı anda iletime geçmesini önleyerek kısa devre riskini ortadan kaldıran ayarlanabilir ölü zaman kontrolü sunar.

Başlıca Kullanım Alanları

• PC güç kaynakları (PSU).
• DC-DC dönüştürücüler (Buck, Boost, Flyback).
• AC-DC adaptörler ve şarj cihazları.
• Telekomünikasyon ekipmanları için güç kaynakları.
• Endüstriyel güç sistemleri ve inverterler.

Sık Sorulan Sorular (SSS)

Soru: MB3759, TL494 entegresi ile aynı mıdır?
→ MB3759 ve TL494, fonksiyonel olarak çok benzer, popüler PWM kontrol entegreleridir. Pin yapıları ve temel çalışma prensipleri büyük ölçüde örtüşür ve birçok uygulamada birbirlerinin yerine kullanılabilirler. Ancak, elektriksel karakteristiklerde (örneğin, osilatör frekans aralığı, maksimum çıkış akımı) küçük farklılıklar olabileceğinden, kritik tasarımlarda datasheet'leri karşılaştırmak önemlidir.

Soru: 'Soft-start' (yumuşak başlangıç) özelliği ne işe yarar?
→ Yumuşak başlangıç özelliği, güç kaynağı ilk açıldığında çıkış voltajının aniden yükselmesini önler. Bunun yerine, PWM sinyalinin görev döngüsünü (duty cycle) yavaşça artırarak voltajın kademeli bir şekilde istenen seviyeye ulaşmasını sağlar. Bu, başlangıçtaki yüksek akım çekişini (inrush current) sınırlar ve bağlı olan devrelere zarar gelmesini engeller.

Güç kaynağı tasarımlarınızda MB3759 ile verimlilik, kararlılık ve güvenliği bir araya getirin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
