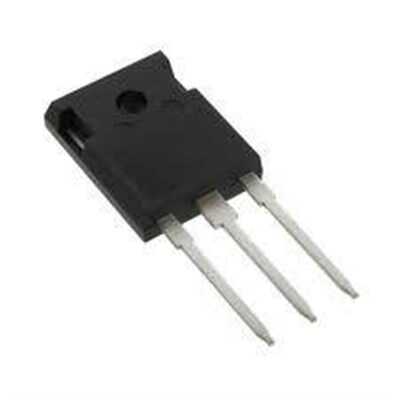

MBR30100PT TO-247AD Schottky Diyot

MBR30100PT, yüksek akım ve yüksek gerilim gerektiren güç uygulamaları için tasarlanmış, TO-247AD kılıfında çift Schottky diyottur. Özellikle düşük ileri gerilim düşümü (Low Forward Voltage Drop) ve hızlı anahtarlama kabiliyeti sayesinde, anahtarlamalı güç kaynakları (SMPS) gibi verimliliğin kritik olduğu devrelerde güç kayıplarını minimize eder. Sağlam TO-247AD kılıfı, mükemmel termal performans sunarak yüksek güç altında bile güvenilir bir çalışma sağlar.

MBR30100PT'nin Özellikleri ve Avantajları

• Yüksek Akım Kapasitesi: 30 Amper'e kadar ileri yön akımı taşıyabilir, bu da onu yüksek güçlü devreler için ideal kılar.
• Yüksek Ters Gerilim: 100 Volt'luk tepe ters gerilim (Peak Reverse Voltage) değeri ile geniş bir çalışma aralığı sunar.
• Düşük Güç Kaybı: Çok düşük ileri gerilim düşümü sayesinde çalışma sırasında daha az ısınır ve sistem verimliliğini artırır.
• Hızlı Anahtarlama: Schottky bariyer teknolojisi, çok hızlı anahtarlama süreleri sunarak yüksek frekanslı uygulamalarda performansı artırır.
• Mükemmel Termal Performans: TO-247AD kılıfı, bir soğutucuya kolayca monte edilerek ısının verimli bir şekilde dağıtılmasını sağlar.
• Guard Ring Koruması: Aşırı gerilimlere karşı daha dayanıklı olması için entegre koruma halkasına sahiptir.

Başlıca Kullanım Alanları

• Anahtarlamalı Güç Kaynakları (SMPS) çıkış katları
• Yüksek frekanslı DC-DC dönüştürücüler
• Serbest Dolaşım (Freewheeling) diyotu olarak endüktif yüklerde
• Ters polarite koruma devreleri
• Güneş paneli bypass diyotları ve invertörler
• Akü şarj devreleri

Sık Sorulan Sorular (SSS)

MBR30100PT'nin 'PT' soneki ne anlama geliyor?
→ 'PT' genellikle bu kılıf içindeki diyotun çift (dual) diyot konfigürasyonuna sahip olduğunu belirtir. Genellikle ortak katotlu iki diyot içerir, bu da onu tam dalga doğrultucu tasarımları için uygun hale getirir.

Bu diyot için soğutucu (heatsink) kullanmak gerekli mi?
→ Evet, özellikle birkaç Amper'in üzerindeki akımlarda çalıştırıldığında, diyotun ürettiği ısıyı dağıtmak ve kararlı bir performans sağlamak için TO-247AD kılıfına uygun bir soğutucu kullanılması şiddetle tavsiye edilir.

Yüksek güçlü anahtarlama devreleriniz için MBR30100PT ile verimliliği ve güvenilirliği en üst düzeye çıkarın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Projelerinizde en doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
