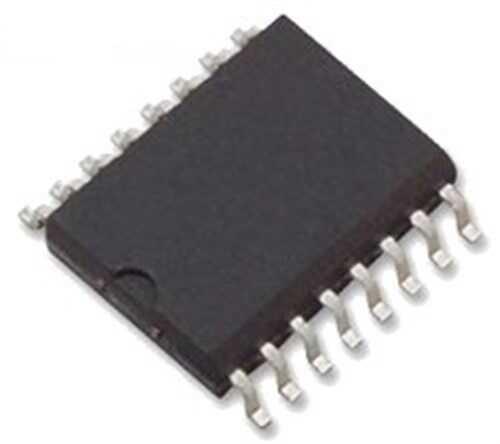

MC14046B - 14046B SOP-16

MC14046B, içerisinde iki adet faz dedektörü, bir adet Voltaj Kontrollü Osilatör (VCO) ve bir zener diyot barındıran, düşük güçlü bir CMOS Faz Kilitli Döngü (PLL - Phase-Locked Loop) entegresidir. Geniş frekans aralığı ve esnek yapısıyla, frekans sentezi ve veri senkronizasyonu gibi birçok uygulamada kullanılan temel bir bileşendir. Bu versiyon, yüzey montajlı SOP-16 kılıfındadır.

MC14046B'nin Özellikleri ve Avantajları

• Düşük Güç Tüketimi: CMOS teknolojisi sayesinde özellikle bekleme durumunda çok düşük güç harcar, bu da onu pille çalışan uygulamalar için uygun kılar.
• Geniş Besleme Voltajı Aralığı: 3V ile 18V arasında geniş bir besleme aralığında çalışarak farklı lojik aileleriyle uyumluluk sağlar.
• Yüksek VCO Lineerliği: Voltaj Kontrollü Osilatör, kontrol voltajına karşı oldukça lineer bir frekans çıkışı sunar.
• Dahili Zener Diyot: Besleme regülasyonu gerektiğinde kullanılabilecek dahili bir zener diyot içerir.
• İki Farklı Faz Dedektörü: Bir adet XOR (Exclusive OR) ve bir adet kenar tetiklemeli (edge-controlled) faz dedektörü içererek farklı uygulama ihtiyaçlarına cevap verir.

Başlıca Kullanım Alanları

• FM/AM demodülasyonu ve frekans sentezleyiciler
• Veri senkronizasyonu ve saat (clock) kurtarma devreleri
• Frekans çarpma ve bölme işlemleri
• Motor hız kontrol sistemleri
• Ton çözücü (tone decoder) ve FSK (Frequency-Shift Keying) modemler

Sık Sorulan Sorular (SSS)

Faz Kilitli Döngü (PLL) temel olarak ne işe yarar?
→ Bir PLL, bir giriş sinyalinin fazına ve frekansına 'kilitlenen' bir çıkış sinyali üreten bir geri besleme kontrol sistemidir. Temelde, bir osilatörün frekansını referans bir frekansla eşleştirmek ve senkronize etmek için kullanılır.

VCO merkez frekansını nasıl ayarlarım?
→ VCO'nun serbest çalışma (merkez) frekansı, entegrenin ilgili pinlerine bağlanan harici bir veya iki direnç ve bir kapasitör (RC ağı) ile belirlenir. Bu bileşenlerin değerleri değiştirilerek istenen frekans aralığı ayarlanabilir.

Frekans kontrolü ve sinyal senkronizasyonu gerektiren projeleriniz için çok yönlü MC14046B'yi tercih edin.
