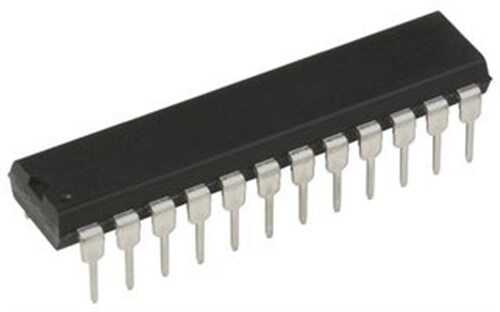

MC33035P DIP-24 Fırçasız DC Motor Kontrol Entegresi

MC33035P, yüksek performanslı ve tam özellikli bir fırçasız DC (BLDC) motor kontrol entegresidir. Sensörlü (hall-effect) BLDC motorların açık döngü (open-loop) kontrolü için gerekli tüm fonksiyonları tek bir çipte birleştirir. DIP-24 kılıfı sayesinde prototipleme ve geliştirme çalışmaları için oldukça kullanışlıdır.

MC33035P'nin Özellikleri ve Avantajları

• Tam Entegre Çözüm: Rotor pozisyonu için hall sensör kod çözücüsü, sıcaklık telafili referans voltajı, frekans programlanabilir testere dişi osilatör ve yüksek akımlı totem-pole sürücüler içerir.
• Kapsamlı Koruma Mekanizmaları: Düşük gerilim kilidi (UVLO), çevrim bazında akım sınırlama, termal kapatma ve arıza durumunda çıkışları kapatan bir hata çıkışı (fault output) gibi özelliklere sahiptir.
• Esnek Kontrol: İleri/geri (forward/reverse) kontrolü, frenleme ve PWM ile hız kontrolü gibi temel motor kontrol fonksiyonlarını destekler.
• 6 Adımlı Komütasyon: 3 veya 4 fazlı motorlar için uygun 60°/120° veya 120°/240° sensör fazlaması seçenekleri sunar.
• Yüksek Sürücü Kapasitesi: Dahili sürücüler, harici güç transistörlerini (MOSFET/IGBT) sürmek için 100 mA'e kadar akım sağlayabilir.
• Paket Tipi: Hobi ve eğitim amaçlı projeler için ideal olan, kolay lehimlenebilir DIP-24 kılıfındadır.

Başlıca Kullanım Alanları

• Endüstriyel Otomasyon ve Robotik
• Tıbbi Cihazlar (Pompalar, Santrifüjler)
• HVAC Sistemleri (Fanlar, Blowerlar)
• Bilgisayar Donanımları (Soğutucu Fanlar, Disk Sürücüler)
• Elektrikli El Aletleri
• Model Uçak ve Drone'lar

Sık Sorulan Sorular (SSS)

Soru: Bu entegre sensörsüz BLDC motorlar ile çalışır mı?
→ Hayır, MC33035P, motor milinin pozisyonunu algılamak için hall-effect sensörlerinden gelen geri beslemeye ihtiyaç duyan, sensörlü bir kontrolcüdür. Sensörsüz kontrol için farklı algoritmalara (back-EMF tespiti gibi) sahip özel entegreler gereklidir.

Soru: Akım sınırlama özelliği nasıl çalışır?
→ Harici bir düşük değerli shunt direnci üzerinden geçen motor akımı ölçülür. Bu direnç üzerindeki voltaj, entegre içindeki bir referans voltajını aştığında, PWM sinyalinin görev döngüsü (duty cycle) azaltılarak motor akımı güvenli bir seviyede sınırlandırılır. Bu, motoru ve sürücü devresini aşırı akımdan korur.

Fırçasız DC motor kontrol projelerinizde güvenilir ve tam özellikli bir çözüm için MC33035P'yi keşfedin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En güncel ve kesin teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
