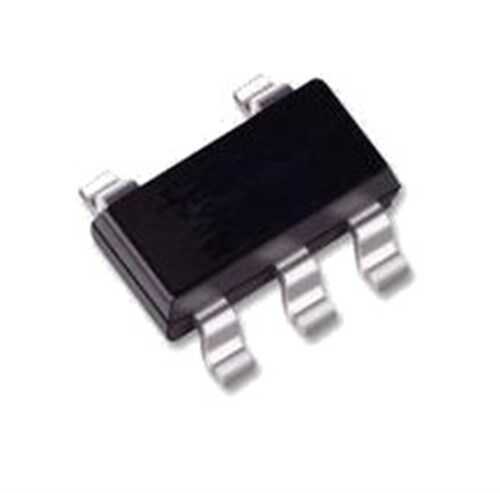

MCP1416T-E/OT - FZNN SOT-23/5

MCP1416T-E/OT, Microchip tarafından üretilen, yüksek hızlı ve yüksek akım kapasiteli bir MOSFET sürücü entegresidir. Kompakt SOT-23-5 paketi içerisinde yer alan bu komponent, özellikle güç elektroniği uygulamalarında yüksek hızlı anahtarlama performansı sağlamak için tasarlanmıştır. Düşük gecikme süresi ve güçlü çıkış yapısı sayesinde MOSFET'lerin kapı (gate) kapasitanslarını hızla şarj ve deşarj ederek verimliliği artırır.

MCP1416T-E/OT'nin Özellikleri ve Avantajları

• Yüksek Tepe Çıkış Akımı: 1.5A tepe akım kapasitesi ile güçlü MOSFET'leri dahi hızla sürebilir.
• Geniş Çalışma Voltajı Aralığı: 4.5V ile 18V arasında geniş bir besleme gerilimi ile çalışarak farklı tasarımlara esneklik kazandırır.
• Hızlı Yükselme ve Düşme Süreleri: Tipik olarak 12ns yükselme ve 15ns düşme süreleri ile anahtarlama kayıplarını minimize eder.
• Düşük Çapraz İletim Akımı: Dahili yapısı sayesinde çıkışların aynı anda aktif olmasını engelleyerek güç kaybını ve ısınmayı önler.
• Kompakt Paket: SOT-23-5 yüzey montaj paketi, devre kartlarında yerden tasarruf sağlar.
• Latch-Up Koruması: Zorlu endüstriyel ortamlarda bile güvenilir çalışma için yüksek latch-up direncine sahiptir.

Başlıca Kullanım Alanları

• Anahtarlamalı Güç Kaynakları (SMPS)
• DC-DC Dönüştürücüler
• Motor Sürücü Devreleri (Fırçalı ve Fırçasız DC motorlar)
• Darbe Trafosu Sürücüleri (Pulse Transformer Drivers)
• Hat Sürücüleri (Line Drivers)
• Sınıf D Ses Yükselteçleri

Sık Sorulan Sorular (SSS)

Soru: MOSFET sürücü kullanmak neden gereklidir?
→ Cevap: MOSFET'lerin kapı (gate) kısmı bir kapasitör gibi davranır. Bu kapasitansı hızlıca doldurup boşaltmak, MOSFET'in hızlı açılıp kapanmasını sağlar. Sürücüler, mikrodenetleyici gibi düşük akımlı çıkışların bu işi verimli bir şekilde yapmasını mümkün kılar.

Soru: Bu sürücü hem N-Kanal hem de P-Kanal MOSFET'ler için uygun mudur?
→ Cevap: MCP1416, tipik olarak 'low-side' (alçak taraf) sürücü olarak kullanılır ve genellikle N-Kanal MOSFET'leri sürmek için idealdir. Yapılandırmaya bağlı olarak farklı topolojilerde de kullanılabilir.

Güç elektroniği projelerinizde verimliliği ve anahtarlama hızını artırmak için MCP1416T-E/OT MOSFET sürücüsünü tercih edin.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Kesin teknik detaylar ve pin bağlantıları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
