MCP1824T-3002E/OT SOT-23/5

MCP1824T-3002E/OT, 300 mA çıkış akımı kapasitesine sahip, yüksek performanslı bir LDO (Low Dropout) voltaj regülatörüdür. Bu entegre, kararlı ve gürültüsüz 3.0V sabit çıkış voltajı sağlayarak hassas analog ve dijital devreler için ideal bir güç çözümü sunar. Kompakt SOT-23-5 paketi ve düşük dropout özelliği sayesinde verimli ve yerden tasarruf sağlayan tasarımlar için uygundur.

MCP1824T-3002E/OT'nin Özellikleri ve Avantajları

• 300 mA Çıkış Akımı: Orta seviye güç gerektiren mikrodenetleyiciler, sensörler ve diğer çevre birimleri için yeterli akım kapasitesi sunar.
• Sabit 3.0V Çıkış: Hassas ve kararlı 3.0V'luk regüle edilmiş bir çıkış voltajı sağlar.
• Düşük Dropout Voltajı: Tipik olarak 200 mV (300 mA yükte) gibi düşük bir dropout voltajına sahiptir, bu da giriş voltajı düştüğünde bile kararlı çalışmayı sürdürür.
• Yüksek Güç Kaynağı Gürültü Bastırması (PSRR): Girişteki gürültü ve dalgalanmaları etkin bir şekilde bastırarak temiz bir çıkış voltajı sunar.
• Shutdown Pini: Harici bir sinyal ile regülatörü kapatma (shutdown) imkanı sunarak bekleme modunda güç tüketimini minimuma indirir.

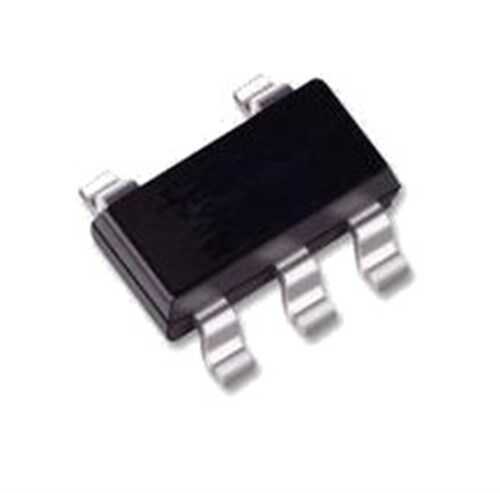

• Kompakt Paket: SOT-23-5 yüzey montaj paketi, devre kartlarında minimum yer kaplar.

Başlıca Kullanım Alanları

• Mikrodenetleyici ve DSP Güç Kaynakları
• Sunucu ve Ağ Kartları
• Anahtarlamalı Güç Kaynakları için Sonrası Regülasyon (Post-Regulation)
• Yüksek Hızlı Analog Veri Sistemleri
• FPGA ve PLC Devreleri

Sık Sorulan Sorular (SSS)

Soru: MCP1824 ile MCP1700 arasındaki temel fark nedir?
→ Cevap: Temel fark, çıkış akımı kapasitesi ve bekleme akımıdır. MCP1824 daha yüksek akım (300 mA) sağlayabilir ve genellikle daha iyi PSRR değerine sahiptir. MCP1700 ise ultra düşük bekleme akımı ile pil ömrünü önceliklendiren uygulamalarda öne çıkar.

Soru: 'Shutdown' pini nasıl kullanılır?
→ Cevap: Bu pin, mantık seviyesi 'düşük' (low) olduğunda regülatörün çıkışını kapatır ve akım tüketimini neredeyse sıfıra indirir. Mantık seviyesi 'yüksek' (high) olduğunda regülatör normal şekilde çalışır. Kullanılmayacaksa genellikle VIN'e bağlanır.

Hassas devreleriniz için 3.0V'luk kararlı ve gürültüsüz bir güç kaynağına mı ihtiyacınız var? MCP1824T-3002E/OT sizin için doğru seçim.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Kesin teknik detaylar ve pin bağlantıları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
