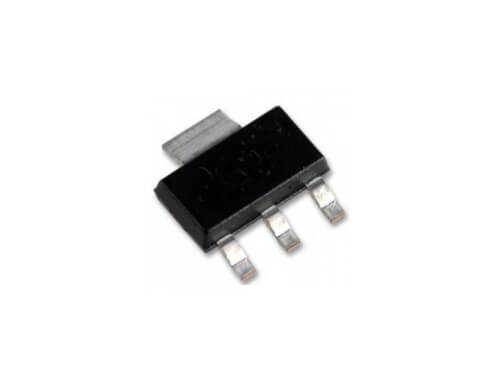

MCP1825S-5002E/DB SOT-223

MCP1825S-5002E/DB, daha yüksek akım gerektiren uygulamalar için tasarlanmış, 500 mA kapasiteli, yüksek performanslı bir LDO voltaj regülatörüdür. Bu entegre, kararlı bir 5.0V sabit çıkış voltajı sunar ve termal performansı artırılmış SOT-223 paketi sayesinde ürettiği ısıyı daha verimli bir şekilde dağıtır. Düşük gürültü ve yüksek PSRR özellikleri, onu hem dijital hem de hassas analog devreler için güvenilir bir seçenek haline getirir.

MCP1825S-5002E/DB'nin Özellikleri ve Avantajları

• Yüksek Çıkış Akımı: 500 mA'e kadar sürekli çıkış akımı sağlayarak daha güçlü devreleri besleyebilir.
• Sabit 5.0V Çıkış: Endüstri standardı 5V ile çalışan sistemler için kararlı ve güvenilir bir güç kaynağı sunar.
• Gelişmiş Termal Paket: SOT-223 paketi, entegre üzerindeki geniş metal tırnak sayesinde ısıyı PCB'ye daha etkili bir şekilde aktarır ve daha iyi termal stabilite sağlar.
• Çok Düşük Dropout Voltajı: Tam yükte bile (500mA'de tipik 210mV) oldukça düşük bir dropout voltajına sahiptir, bu da verimliliği artırır.
• Hızlı Geçici Tepki (Fast Transient Response): Yük akımındaki ani değişimlere hızla tepki vererek çıkış voltajının kararlı kalmasını sağlar.
• Dahili Korumalar: Akım sınırlama ve termal kapatma gibi dahili koruma özellikleri ile donatılmıştır.

Başlıca Kullanım Alanları

• Yüksek Hızlı Haberleşme Cihazları
• Sunucu ve Ağ Donanımları
• Endüstriyel ve Medikal Cihazlar
• FPGA ve DSP Güç Kaynakları
• Orta Güç Seviyesindeki Motor Sürücüleri

Sık Sorulan Sorular (SSS)

Soru: SOT-223 paketinin SOT-23'e göre avantajı nedir?
→ Cevap: SOT-223 paketi, SOT-23'e göre fiziksel olarak daha büyüktür ve genellikle bir veya daha fazla pini geniş bir metal yüzeye (tab) sahiptir. Bu yapı, regülatörün çalışırken ürettiği ısıyı çok daha verimli bir şekilde devre kartına yaymasını sağlar. Bu nedenle daha yüksek akım kapasiteli regülatörlerde tercih edilir.

Soru: 500 mA'lik tam yükte kullanırken harici bir soğutucu gerekir mi?
→ Cevap: Genellikle SOT-223 paketinin altındaki bakır alan (copper plane) yeterli soğutmayı sağlar. Ancak, yüksek ortam sıcaklıklarında veya yetersiz hava akışının olduğu durumlarda, datasheet'teki termal direnç hesaplamalarına göre ek soğutma gerekip gerekmediği kontrol edilmelidir.

Daha fazla güce ihtiyaç duyan 5V projeleriniz için MCP1825S-5002E/DB'nin kararlılığını ve termal performansını seçin.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Kesin teknik detaylar ve pin bağlantıları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
