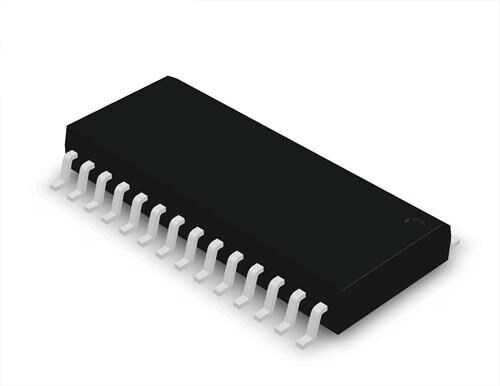

MCP23017-E/SO SOIC-28

MCP23017-E/SO, mikrodenetleyici projelerinizdeki I/O (Giriş/Çıkış) pini sıkıntısını ortadan kaldıran, son derece popüler bir 16-bit I/O genişletici entegresidir. Sadece iki pin kullanan I2C seri arayüzü üzerinden kontrol edilen bu entegre, sisteminize ekstradan 16 adet programlanabilir GPIO pini ekler. Standart SOIC-28 paketi, prototipleme ve üretim için kolay lehimleme imkanı sunar.

MCP23017-E/SO'nun Özellikleri ve Avantajları

• 16 Ekstra GPIO Pini: Bir mikrodenetleyicinin sadece iki I2C pinini (SDA ve SCL) kullanarak 16 adet tam fonksiyonlu giriş/çıkış pini kazandırır.
• Kolay I2C Haberleşmesi: 100kHz, 400kHz ve 1.7MHz hızlarını destekleyen standart I2C protokolü ile kolayca kontrol edilir.
• Adreslenebilir Yapı: Üç adet adres pini (A0, A1, A2) sayesinde aynı I2C hattı üzerine 8 adede kadar MCP23017 entegresi bağlanabilir, bu da toplamda 128 GPIO pini anlamına gelir.
• Kesme (Interrupt) Çıkışları: Giriş pinlerindeki değişiklikleri mikrodenetleyiciye bildirmek için yapılandırılabilir iki adet kesme (INTA, INTB) çıkışına sahiptir.
• Esnek Yapılandırma: Her bir pin, ayrı ayrı giriş veya çıkış olarak programlanabilir. Ayrıca, girişler için dahili pull-up dirençleri aktive edilebilir.
• Geniş Çalışma Voltajı: Genellikle 1.8V ile 5.5V arasında çalışarak farklı mantık seviyelerine sahip sistemlere uyum sağlar.

Başlıca Kullanım Alanları

• LED Sürücü Devreleri ve Gösterge Panelleri
• Düğme (Button) Matrisleri ve Klavyeler
• Çok Sayıda Rölenin Kontrolü
• LCD Ekran Arayüzleri (Paralel Veri Yolları için)
• Arduino, Raspberry Pi ve ESP32 projelerinde pin sayısını artırma

Sık Sorulan Sorular (SSS)

Soru: Bu entegrenin I2C adresini nasıl ayarlarım?
→ Cevap: Entegrenin A0, A1 ve A2 pinlerini kullanarak adresini belirlersiniz. Bu pinleri VDD'ye (güç) veya VSS'e (toprak) bağlayarak 8 farklı adresten birini seçebilirsiniz. Bu sayede aynı hatta birden fazla cihaz çakışmadan çalışabilir.

Soru: 'Kesme' (Interrupt) özelliği ne işe yarar?
→ Cevap: Kesme özelliği, mikrodenetleyicinin sürekli olarak giriş pinlerinin durumunu kontrol etmesi (polling) yerine, sadece bir değişiklik olduğunda I/O genişleticiden bir sinyal almasını sağlar. Bu, işlemci yükünü büyük ölçüde azaltır ve daha verimli kod yazmanıza olanak tanır.

Mikrodenetleyicinizin pinleri tükendiğinde projenizi yarıda bırakmayın! MCP23017-E/SO ile I/O kapasitenizi kolayca genişletin.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Kesin teknik detaylar ve pin bağlantıları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
