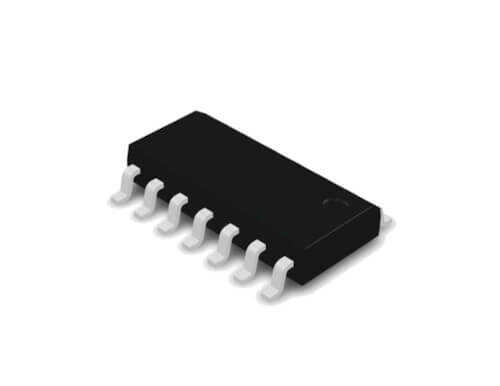

MCP609-I/SL - MCP609 SOIC-14 Dört Kanallı Op-Amp

MCP609-I/SL, tek bir SOIC-14 paketinde dört adet bağımsız operasyonel amplifikatör barındıran, yüksek performanslı bir entegredir. Rail-to-rail giriş/çıkış özelliği, 155 kHz'lik kazanç-bant genişliği ürünü (GBWP) ve düşük güç tüketimi ile çok kanallı sinyal işleme ve filtreleme uygulamaları için kompakt ve verimli bir çözüm sunar. Endüstriyel sıcaklık aralığında çalışabilmesi, güvenilirliğini artırır.

MCP609-I/SL'nin Özellikleri ve Avantajları

• Dört Kanallı (Quad) Yapı: Tek bir çip ile dört ayrı amplifikasyon veya filtreleme devresi kurma imkanı sunarak devre karmaşıklığını ve boyutunu azaltır.
• Rail-to-Rail Çalışma: Giriş ve çıkış sinyallerinin besleme voltajı sınırlarına kadar ulaşabilmesi, özellikle düşük voltajlı sistemlerde dinamik aralığı artırır.
• Düşük Güç Tüketimi: Kanal başına sadece 18 µA (tipik) gibi çok düşük bir bekleme akımı çeker, bu da onu bataryalı uygulamalar için son derece uygun hale getirir.
• Geniş Çalışma Voltajı: 2.5V ile 5.5V arasında kararlı bir şekilde çalışır.
• Unity-Gain Stable: Kazanç 1 durumunda bile kararlıdır, bu da voltaj izleyici (buffer) gibi uygulamalarda kullanımını kolaylaştırır.
• SOIC-14 Standart Paket: Yaygın olarak kullanılan bu paket sayesinde kolay montaj ve prototipleme imkanı sunar.

Başlıca Kullanım Alanları

• Çok Kanallı Sensör Arayüzleri
• Aktif Filtre Bankaları (örneğin, ekolayzır devreleri)
• Veri Toplama ve Kontrol Sistemleri
• Taşınabilir ve Batarya Destekli Elektronik Cihazlar
• Sinyal Koşullandırma ve Seviye Kaydırma Devreleri
• Analog Sinyal Yönlendirme ve Toplama

Sık Sorulan Sorular (SSS)

Bu op-amp yüksek frekanslı sinyaller için uygun mu?
→ MCP609, 155 kHz'lik bir GBWP'ye sahiptir. Bu, ses frekanslarının altındaki veya düşük frekanslı sensör sinyallerinin işlenmesi için uygundur. Yüksek frekanslı video veya RF sinyalleri için daha yüksek bant genişliğine sahip op-amp'lar tercih edilmelidir.

Tüm dört kanalı aynı anda kullanmak zorunda mıyım?
→ Hayır. Kullanmadığınız kanalların girişlerini, kararlılığı sağlamak ve gürültüyü önlemek için belirli bir voltaj seviyesine (genellikle VDD/2 veya toprak) bağlayarak sadece ihtiyacınız olan kanalları kullanabilirsiniz.

Birden fazla amplifikatöre ihtiyaç duyan kompakt ve düşük güçlü tasarımlarınız için MCP609-I/SL en verimli çözümdür.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen üreticinin resmi 'datasheet' belgesini kontrol ediniz.
