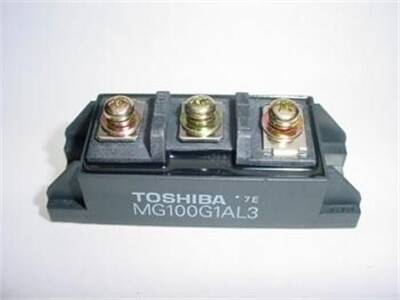

MG100G1AL3 IGBT Modül

MG100G1AL3, Toshiba tarafından üretilen yüksek performanslı bir IGBT modülüdür. 600V gerilim ve 100A akım kapasitesi sunan bu modül, tek bir anahtar (single switch) konfigürasyonuna sahiptir. Özellikle yüksek frekanslı anahtarlama gerektiren kaynak makineleri, PFC devreleri ve DC-DC dönüştürücülerde düşük kayıp ve yüksek verimlilik sağlamak amacıyla tasarlanmıştır.

MG100G1AL3'nin Özellikleri ve Avantajları

• Yüksek Akım ve Gerilim Kapasitesi: 600V ve 100A değerleri ile zorlu endüstriyel güç uygulamaları için uygundur.
• Tek Anahtar (1-in-1) Yapısı: Esnek devre tasarımlarına olanak tanır, özellikle chopper ve PFC topolojileri için idealdir.
• Düşük Doyma Gerilimi: İletim sırasında minimum güç kaybı sağlayarak genel sistem verimliliğini maksimize eder.
• Hızlı Anahtarlama Performansı: Yüksek frekanslarda verimli çalışarak daha küçük ve hafif manyetik bileşenlerin kullanılmasına imkan tanır.
• Yüksek Güvenilirlik: Toshiba'nın kanıtlanmış yarı iletken teknolojisi ile uzun ömürlü ve kararlı bir performans sunar.

Başlıca Kullanım Alanları

• İnverter Tipi Kaynak Makineleri
• Yüksek Güçlü Anahtarlamalı Güç Kaynakları (SMPS)
• Güç Faktörü Düzeltme (PFC) Katları
• Yüksek Frekanslı DC-DC Konvertörler (Boost/Buck)
• Endüstriyel Motor Kontrol Uygulamaları

Sık Sorulan Sorular (SSS)

Soru: Bu modülün içinde koruma diyotu var mı?
→ Cevap: MG100G1AL3, tek bir IGBT çipi içeren bir modüldür ve genellikle içerisinde entegre bir serbest geçiş diyotu (FWD) bulunmaz. Bu nedenle, endüktif bir yükü anahtarlayacaksanız, devreye harici ve uygun özelliklerde (hızlı ve aynı akım/gerilim değerlerinde) bir diyot eklemeniz gerekmektedir.

Soru: Modülün pin yapısı nasıldır?
→ Cevap: Tipik olarak bu tür modüllerde Gate (G), Emitter (E) ve Collector (C) için vidalı terminaller bulunur. Collector genellikle modülün taban plakasından izole edilmiştir. Pinlerin tam yerleşimi ve montaj detayları için ürünün teknik veri föyü incelenmelidir.

Yüksek frekanslı ve yüksek verimli güç dönüşüm devreleriniz için MG100G1AL3'nin üstün performansını tercih edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En güncel ve kesin teknik özellikler için lütfen ürünün üretici tarafından sağlanan resmi 'datasheet' belgesini kontrol ediniz.
