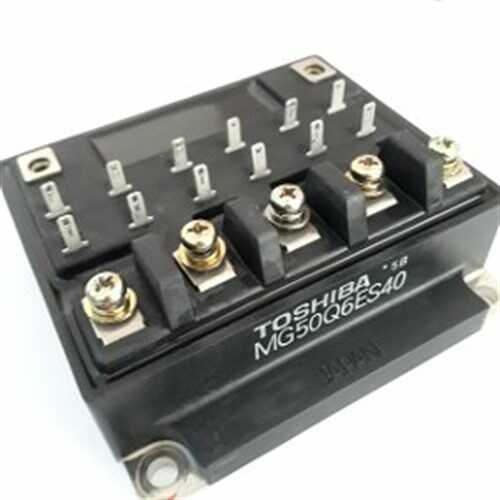

MG50Q6ES40 IGBT MODUL

MG50Q6ES40, altı adet IGBT'yi tek bir pakette barındıran (6-in-1), yüksek entegrasyonlu bir IGBT modülüdür. 50A akım ve 1200V gerilim kapasitesine sahip olan bu modül, üç fazlı invertör devreleri için komple bir güç katmanı çözümü sunar. Tasarımı basitleştirir ve yerden önemli ölçüde tasarruf sağlar.

MG50Q6ES40'ın Özellikleri ve Avantajları

• 6-in-1 Konfigürasyon: Üç fazlı bir köprü devresi için gerekli olan altı IGBT ve altı serbest geçiş diyotunu tek bir modülde birleştirir.
• Kompakt ve Verimli: Komple bir güç katmanını küçük bir alana sığdırarak PCB boyutunu küçültür ve montajı basitleştirir.
• Yüksek Performans: 1200V / 50A değerleri, 380V şebekeyle çalışan orta güçlü üç fazlı motor sürücüleri için idealdir.
• Düşük Parazitik Endüktans: Optimize edilmiş iç yerleşim sayesinde, ayrık komponentlere göre daha düşük kaçak endüktansa sahiptir, bu da daha temiz anahtarlama sağlar.
• Termal Verimlilik: Tüm güç elemanları ortak bir taban plakasına monte edildiği için ısı yönetimi merkezileştirilmiş ve verimlidir.

Başlıca Kullanım Alanları

• Üç Fazlı AC Motor Sürücüleri
• Servo Amplifikatörler
• Endüstriyel Robot Kolları
• HVAC Sistemleri Kompresör Sürücüleri
• Küçük ve Orta Ölçekli UPS Sistemleri

Sık Sorulan Sorular (SSS)

Soru: '6-in-1' modül kullanmanın avantajı nedir?
→ En büyük avantajları tasarım basitliği, kompaktlık ve güvenilirliktir. Altı ayrı IGBT kullanmak yerine tek bir modül kullanmak, devre kartı yerleşimini, montajı ve soğutucu tasarımını büyük ölçüde kolaylaştırır.

Soru: Bu modül bir IPM (Akıllı Güç Modülü) midir?
→ Hayır. MG50Q6ES40, entegre bir güç katmanıdır (IGBT'ler ve diyotlar) ancak içerisinde gate sürücü veya koruma devreleri bulunmaz. Bu fonksiyonların harici bir sürücü kartı ile sağlanması gerekir. Bu nedenle standart bir IGBT modülüdür, IPM değildir.

MG50Q6ES40 ile üç fazlı invertör tasarımlarınızı daha kompakt ve verimli hale getirin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En güncel ve kesin teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
