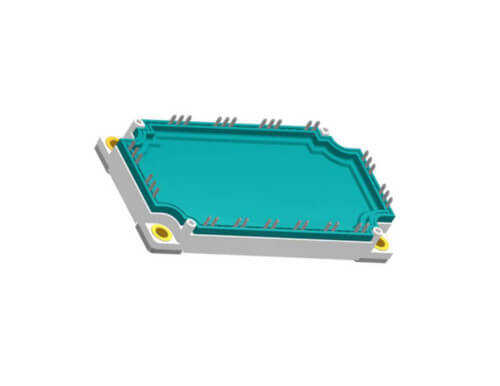

MIEB100W1200TEH E3-PACK Güç Modülü

MIEB100W1200TEH, E3-PACK standart paketinde sunulan, yüksek performanslı bir güç entegre modülüdür (PIM). Bu modül, 1200V gerilim ve 100A akım kapasitesine sahip bir doğrultucu köprü, frenleme kıyıcısı (brake chopper) ve bir üç fazlı invertör köprüsünü tek bir pakette birleştirir. Kompakt AC motor sürücü tasarımları için ideal bir çözümdür.

MIEB100W1200TEH'nin Özellikleri ve Avantajları

• Yüksek Entegrasyon Seviyesi: Giriş doğrultucu, frenleme devresi ve çıkış invertörünü tek bir pakette toplayarak devre karmaşıklığını, montaj süresini ve maliyetleri azaltır.
• Güçlü Kapasite: 100A ve 1200V değerleri ile yaklaşık 30-45 kW aralığındaki motor sürücü uygulamaları için mükemmel bir seçimdir.
• Gelişmiş IGBT Teknolojisi: Düşük iletim ve anahtarlama kayıpları sunan modern IGBT çipleri sayesinde yüksek verimlilik sağlar.
• E3-PACK Standart Paket: Endüstride yaygın olarak kullanılan bu paket, kolay montaj ve etkili soğutma performansı sunar.
• Entegre NTC Termistör: Modül sıcaklığını izleyerek aşırı ısınmaya karşı güvenilir bir koruma mekanizması oluşturulmasına olanak tanır.

Başlıca Kullanım Alanları

• Kompakt AC Motor Sürücüleri ve Frekans Konvertörleri
• Endüstriyel Pompalar, Fanlar ve Konveyör Sistemleri
• Asansör ve Yürüyen Merdiven Kontrol Sistemleri
• Servo Sürücüler ve Endüstriyel Otomasyon
• Isıtma, Havalandırma ve İklimlendirme (HVAC) Sistemleri

Sık Sorulan Sorular (SSS)

Soru: 'Frenleme Kıyıcısı (Brake Chopper)' ne işe yarar?
→ Cevap: Motor yavaşlarken veya rejeneratif modda çalışırken ortaya çıkan enerjiyi (DC bara voltajını yükseltir) bir frenleme direncine aktararak sistemin güvenliğini sağlar ve aşırı gerilimi önler.

Soru: Bu modül için gerekli olan DC bara kapasitörünü nasıl seçmeliyim?
→ Cevap: DC bara kapasitörünün değeri, sürücünün gücüne, şebeke gerilimine ve istenen dalgalanma (ripple) akımı seviyesine bağlıdır. Genellikle kW başına 1000-1500µF aralığında bir değer başlangıç noktası olarak alınabilir.

MIEB100W1200TEH ile komple motor sürücü çözümlerini tek bir modülle hayata geçirin.

Not: Bu sayfadaki bilgiler genel tanıtım amaçlıdır. Kesin teknik detaylar ve uygulama notları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
