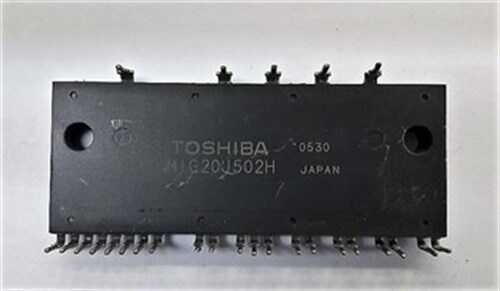

MIG20J502H

MIG20J502H, Toshiba tarafından üretilen, kompakt ve entegre bir IGBT modülüdür (IPM - Intelligent Power Module). Bu modül, 600V gerilim ve 20A akım kapasitesi ile özellikle düşük güçlü motor sürücüleri ve ev aletleri gibi uygulamalar için tasarlanmıştır. İçerisinde IGBT'ler, sürücü devreleri ve koruma fonksiyonları barındıran hepsi bir arada bir çözüm sunar.

MIG20J502H'nin Özellikleri ve Avantajları

• Yüksek Entegrasyon Seviyesi: 3 fazlı invertör devresi için 6 adet IGBT, serbest geçiş diyotları ve optimize edilmiş gate sürücülerini içerir.
• Dahili Koruma Özellikleri: Aşırı akım, kısa devre, düşük kontrol gerilimi ve aşırı ısınma gibi temel koruma fonksiyonlarını barındırır.
• Kompakt Paket Yapısı: Az yer kaplayan tasarımı, özellikle alanın kısıtlı olduğu uygulamalarda büyük avantaj sağlar.
• Kolay Kontrol: Harici bir mikrodenetleyiciden gelen PWM sinyalleri ile doğrudan sürülebilir, bu da sistem tasarımını basitleştirir.
• Düşük Güç Kaybı: Optimize edilmiş IGBT ve diyot teknolojisi sayesinde yüksek verimlilik sunar.
• Yüksek Güvenilirlik: Tek bir pakette toplanmış bileşenler, harici bağlantı sayısını azaltarak sistemin genel güvenilirliğini artırır.

Başlıca Kullanım Alanları

• Klima İç ve Dış Ünite Fan Motorları
• Çamaşır Makineleri ve Bulaşık Makineleri
• Küçük Kapasiteli Endüstriyel Pompalar ve Fanlar
• Genel Amaçlı Düşük Güçlü Inverterler
• Otomasyon ve Robotik Uygulamaları

Sık Sorulan Sorular (SSS)

Soru: Bu IPM modülünün soğutulması nasıl yapılmalıdır?
→ Cevap: MIG20J502H, metal bir taban plakasına sahiptir ve oluşan ısıyı dağıtmak için uygun boyutta bir alüminyum soğutucuya monte edilmelidir. İyi bir termal temas için modül ile soğutucu arasına termal macun sürülmesi kritik öneme sahiptir.

Soru: Modülün kontrol ve güç pinleri izole midir?
→ Cevap: Genellikle IPM'lerde kontrol (lojik) ve güç katları arasında elektriksel izolasyon bulunur. Ancak, harici arayüz devrelerinin tasarımı için datasheet'teki izolasyon gerilimi (Viso) değerleri ve pin şeması dikkatlice incelenmelidir.

MIG20J502H akıllı güç modülü ile motor kontrol tasarımlarınızı hızlandırın ve basitleştirin!

Not: Bu sayfadaki bilgiler genel bilgilendirme amaçlıdır. Kesin teknik veriler ve uygulama notları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
