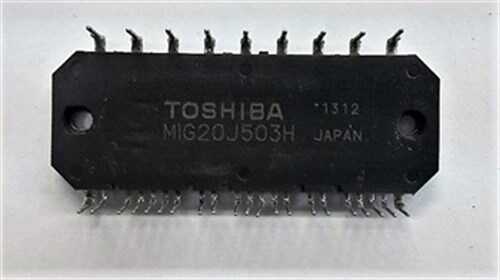

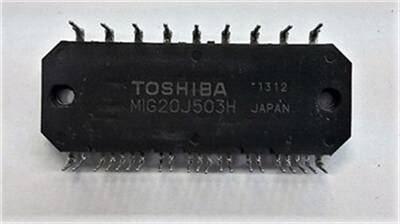

MIG20J503H

MIG20J503H, Toshiba tarafından üretilen, 600V gerilim ve 20A akım kapasitesine sahip, kompakt bir IPM (Akıllı Güç Modülü) ürünüdür. Bu modül, 6 adet IGBT ve 6 adet serbest geçiş diyotundan (FWD) oluşan 3 fazlı bir invertör köprüsünü, optimize edilmiş gate sürücü devreleri ve koruma fonksiyonları ile birlikte tek bir pakette sunar.

MIG20J503H'nin Özellikleri ve Avantajları

• Yüksek Entegrasyon Seviyesi: 3 fazlı invertör güç katmanı ve kontrol devrelerini (HVIC, LVIC) entegre eder, tasarımı basitleştirir.
• Gelişmiş Koruma Özellikleri: Modül, aşırı akım (OC), kısa devre (SC), kontrol beslemesi düşük voltaj (UV) ve aşırı sıcaklık (OT) gibi hayati koruma fonksiyonlarına sahiptir.
• Düşük Güç Kayıpları: Optimize edilmiş IGBT ve FWD yongaları sayesinde düşük iletim ve anahtarlama kayıpları sunarak sistem verimliliğini artırır.
• Kompakt ve İzole Paket: Küçük boyutlu ve elektriksel olarak izole edilmiş paket yapısı, kolay montaj ve yüksek sistem güvenilirliği sağlar.
• Doğrudan Mikrodenetleyici Arayüzü: 3.3V/5V CMOS/TTL uyumlu girişleri sayesinde mikrodenetleyiciler ile kolayca kontrol edilebilir.

Başlıca Kullanım Alanları

• Ev tipi klimalar ve ısı pompaları
• Çamaşır ve bulaşık makineleri motor kontrolü
• Küçük güçlü endüstriyel motor sürücüleri
• Servo motorlar ve aktüatörler
• Genel amaçlı invertör uygulamaları

Sık Sorulan Sorular (SSS)

Soru: IPM modülündeki arıza (Fault) çıkışı ne işe yarar?
→ Bir koruma durumu (örneğin aşırı akım veya kısa devre) tetiklendiğinde, IPM'in arıza (Fault) pini aktif hale gelir. Bu sinyal, bağlı olduğu mikrodenetleyiciye bir sorun olduğunu bildirir ve mikrodenetleyicinin motoru güvenli bir şekilde durdurması için kullanılır.

Soru: Bu modülün termal performansı nasıl iyileştirilir?
→ Modülün altındaki metal taban, uygun boyutta bir alüminyum soğutucuya (heatsink) termal macun veya termal ped kullanılarak monte edilmelidir. İyi bir termal temas, modülün çalışma sırasında ürettiği ısıyı etkili bir şekilde dağıtmasını sağlar.

Güvenilir, verimli ve kompakt motor kontrol çözümleriniz için Toshiba MIG20J503H akıllı güç modülünü keşfedin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
