MIG20J503L

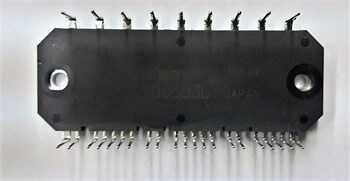

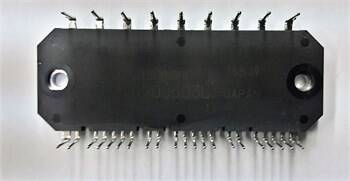

MIG20J503L, Toshiba tarafından üretilen, yüksek güçlü bir IGBT Akıllı Güç Modülü'dür (IPM). Bu modül, 6 adet IGBT ve 6 adet serbest geçiş diyodunu, entegre gate sürücü ve koruma devreleriyle birlikte tek bir kompakt pakette sunar. Özellikle endüstriyel motor kontrolü, AC servo sürücüler ve genel amaçlı inverter devreleri gibi yüksek güvenilirlik ve verimlilik gerektiren uygulamalar için tasarlanmıştır.

MIG20J503L'nin Özellikleri ve Avantajları

• Yüksek Akım Kapasitesi: Nominal değerlerinde yüksek akım taşıma kapasitesi ile güçlü motorları rahatlıkla sürebilir.
• Entegre Koruma Devreleri: Aşırı akım (OC), kısa devre (SC), kontrol beslemesi düşük voltajı (UV) ve aşırı ısınma (OT) gibi hayati koruma fonksiyonlarını içerir.
• Hata Sinyali Çıkışı: Herhangi bir koruma devresi tetiklendiğinde harici kontrol ünitesine (mikrodenetleyici) bir arıza sinyali gönderir.
• Düşük Güç Kaybı: Toshiba'nın gelişmiş IGBT teknolojisi sayesinde düşük VCE(sat) değeri ve optimize edilmiş anahtarlama karakteristikleri sunar.
• İzole Taban Plakası: Modülün taban plakası devreden elektriksel olarak izole edilmiştir, bu da soğutucuya kolay ve güvenli montaj imkanı tanır.

Başlıca Kullanım Alanları

• Genel amaçlı endüstriyel invertörler
• AC servo sürücüler ve robotik sistemler
• Asansör kontrol sistemleri
• Kaynak makineleri
• Orta güçteki kesintisiz güç kaynakları (UPS)

Sık Sorulan Sorular (SSS)

Soru: Bu IPM'in kontrol sinyalleri için ayrı bir besleme kaynağına ihtiyacı var mı?
→ Evet, IPM'lerin içindeki kontrol ve sürücü devrelerinin çalışması için genellikle 15V'luk ayrı bir DC besleme kaynağına ihtiyaç duyulur. Bu besleme, güç devresinden izole olmalıdır.

Soru: Modülün aşırı ısınmasını nasıl önleyebilirim?
→ MIG20J503L, taban plakasına monte edilmiş bir NTC termistör ile sıcaklık izleme imkanı sunar. Ayrıca, modülü mutlaka termal macun kullanarak uygun boyutta bir alüminyum soğutucuya monte etmeli ve gerekirse fan ile cebri soğutma uygulamalısınız.

MIG20J503L'nin gücü ve entegre koruma özellikleriyle en zorlu motor sürücü projelerinizin üstesinden gelin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
