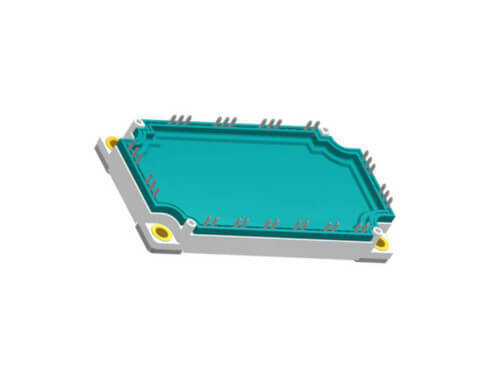

MIXA61WB1200TEH E3-PACK

MIXA61WB1200TEH, 1200V gerilim sınıfında yer alan ve E3-PACK paketi ile sunulan verimli bir IGBT güç modülüdür. Yaklaşık 60A akım kapasitesi ile orta güçteki motor sürücüleri, servo sistemler ve diğer endüstriyel anahtarlama uygulamaları için ideal bir çözümdür. 'WB' (Wide Bond) teknolojisi sayesinde artırılmış güvenilirlik ve termal çevrim ömrü sunar.

MIXA61WB1200TEH E3-PACK'nin Özellikleri ve Avantajları

• Orta Güç Çözümü: 1200V gerilim ve ~60A akım kapasitesi ile çok çeşitli endüstriyel uygulamalara hitap eder.
• Geliştirilmiş Güvenilirlik: Geniş bağlantı (Wide Bond) teknolojisi, modülün termal ve mekanik streslere karşı dayanıklılığını artırır.
• Entegre Sıcaklık Sensörü: Dahili NTC termistör, hassas sıcaklık takibi yaparak sistem korumasını kolaylaştırır.
• Düşük Doyum Gerilimi: Optimize edilmiş IGBT çipi, düşük VCE(sat) değeri ile iletim kayıplarını minimize eder ve verimliliği artırır.
• Standart E3-PACK Paket: Sektör standardı olan bu paket, mevcut tasarımlara kolay entegrasyon ve etkili soğutma sağlar.

Başlıca Kullanım Alanları

• Orta Güçlü Motor Sürücüleri
• Servo Sürücüler ve Kontrol Sistemleri
• Küçük ve Orta Ölçekli UPS Sistemleri
• Klima ve HVAC Sistemleri
• Yardımcı Güç Üniteleri (APU)

Sık Sorulan Sorular (SSS)

Soru: 'WB' (Wide Bond) teknolojisinin avantajı nedir?
→ Cevap: 'WB' veya geniş tel bağlantı teknolojisi, çip ile terminaller arasındaki bağlantıların yüzey alanını artırır. Bu, akım taşıma kapasitesini iyileştirir, termal stresi azaltır ve modülün güç çevrim ömrünü uzatarak genel güvenilirliği artırır.

Soru: Bu modül paralel olarak bağlanabilir mi?
→ Cevap: IGBT modüllerini paralel bağlamak mümkündür ancak dikkatli bir tasarım gerektirir. Akımın dengeli dağılımı için VCE(sat) değerlerinin yakın olması ve gate sürücü devresinin simetrik olması önemlidir. Detaylı bilgi için uygulama notlarına (application notes) başvurunuz.

Orta güçteki endüstriyel uygulamalarınızda uzun ömür ve yüksek verimlilik için MIXA61WB1200TEH modülünü keşfedin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve uygulama detayları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
