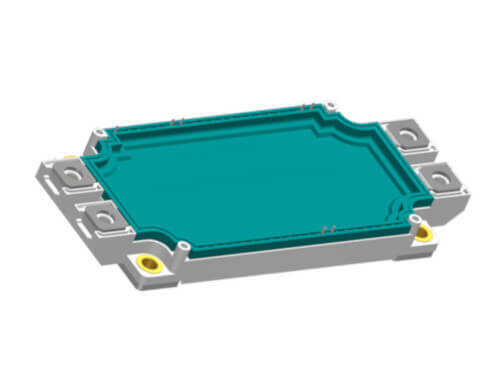

MIXB300PF1200TSF SIMBUS-F IGBT Modülü

MIXB300PF1200TSF, altı adet IGBT'yi tek bir pakette toplayan, tam bir üç fazlı köprü konfigürasyonuna sahip, yüksek entegrasyonlu bir IGBT güç modülüdür. 1200V gerilim ve 300A akım kapasitesi sunan bu modül, SIMBUS-F paketinin avantajlarıyla birlikte kompakt ve verimli motor sürücüleri tasarlamayı kolaylaştırır. Yüksek verimlilik ve montaj kolaylığı ile öne çıkar.

MIXB300PF1200TSF SIMBUS-F'nin Özellikleri ve Avantajları

• Tam Üç Fazlı Köprü (Six-Pack): Tek bir modül, üç fazlı bir invertör için gereken altı IGBT ve altı FWD'yi içerir.
• Yüksek Güç Değerleri: 1200V / 300A kapasitesi ile geniş bir motor gücü aralığını destekler.
• Kompakt Tasarım: Altı ayrı transistör veya üç yarım köprü modülü yerine tek bir modül kullanarak yerden ve montaj maliyetinden tasarruf sağlar.
• SIMBUS-F Paketi: Düşük profilli, düşük endüktanslı yapısı ve optimize edilmiş terminal yerleşimi ile sistem tasarımını basitleştirir.
• Gelişmiş IGBT Teknolojisi: Düşük iletim ve anahtarlama kayıpları sunarak soğutucu gereksinimlerini azaltır.
• Kolay Sürücü Bağlantısı: Tüm kapı (gate) ve emitör bağlantıları, sürücü kartına kolay bağlantı için mantıksal bir şekilde gruplandırılmıştır.

Başlıca Kullanım Alanları

• Kompakt AC Motor Sürücüleri
• Servo Sürücüler ve Endüstriyel Robotlar
• Pompa ve Fan Kontrol Uygulamaları
• Asansör ve Yürüyen Merdiven Sistemleri
• HVAC (Isıtma, Soğutma, Havalandırma) Sistemleri
• Elektrikli Araç Yardımcı Güç Üniteleri

Sık Sorulan Sorular (SSS)

Modüldeki 'B' harfi (MIXB) neyi ifade eder?
→ 'B' harfi genellikle modülün 'Bridge' (Köprü) konfigürasyonunda olduğunu, spesifik olarak tam bir üç fazlı köprü (six-pack) yapısını ifade eder. Bu, onu yarım köprü (phase-leg, 'P') modüllerinden ayırır.

Tek bir modül kullanmanın termal avantajları var mıdır?
→ Evet. Tüm güç anahtarlarının tek bir taban plakası üzerinde olması, ısıyı tek ve daha büyük bir soğutucuya homojen bir şekilde yaymayı kolaylaştırır. Bu, sistemdeki sıcak noktaları (hotspots) azaltarak genel termal yönetimi iyileştirir ve güvenilirliği artırır.

Üç fazlı invertör tasarımlarınızı basitleştirmek ve performansını artırmak için MIXB300PF1200TSF'nin entegre gücünden yararlanın.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Detaylı teknik özellikler ve uygulama notları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
