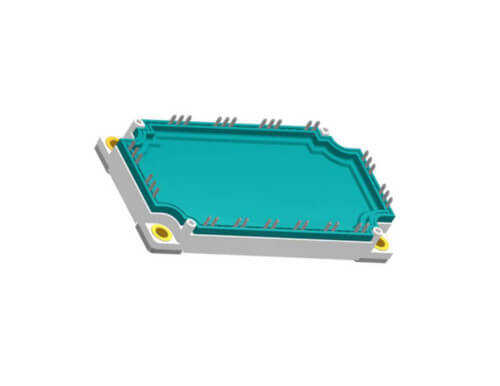

MIXG240RF1200P-PC E3-PACK

MIXG240RF1200P-PC, 1200V gerilim ve 240A gibi çok yüksek bir akım değerine sahip, E3-PACK paketinde yer alan özel bir güç modülüdür. 'RF' soneki, genellikle 'Reverse Conducting with Fast Diode' (Hızlı Diyotlu Ters İletken) özelliğini belirtir. Bu, IGBT çipinin içine bir serbest geçiş diyodunun entegre edildiği anlamına gelir ve bu da yüksek güç yoğunluğu ve verimlilik sağlar.

MIXG240RF1200P-PC E3-PACK'nin Özellikleri ve Avantajları

• Ters İletken (RC-IGBT) Teknolojisi: IGBT ve serbest geçiş diyodunun tek bir silikon çip üzerinde birleştirilmesi, termal performansı iyileştirir ve modül boyutunu küçültür.
• Çok Yüksek Akım Kapasitesi: 240A'lik nominal akım, çok yüksek güçlü invertör ve motor sürücü uygulamalarına olanak tanır.
• Hızlı ve Yumuşak Diyot Performansı: Entegre diyot, hızlı ve yumuşak geri toparlanma özelliklerine sahip olup anahtarlama kayıplarını ve EMI'yi azaltır.
• Press-Fit Pin Teknolojisi: 'P-PC' (Press-fit / Press-contact) soneki, lehimleme gerektirmeyen, baskı ile montaj sağlayan pin yapısını ifade eder. Bu, üretim sürecini hızlandırır ve bağlantı güvenilirliğini artırır.
• Üstün Güç Yoğunluğu: Gelişmiş teknolojiler sayesinde E3-PACK gibi standart bir pakette olağanüstü bir güç kapasitesi sunar.

Başlıca Kullanım Alanları

• Ağır Sanayi Motor Sürücüleri (örn. haddehaneler, madencilik ekipmanları)
• Yüksek Güçlü Merkezi Güneş İnvertörleri
• Elektrikli ve Hibrit Araçların Ana İnvertörleri
• Endüstriyel Yüksek Güçlü Isıtma Sistemleri
• Demiryolu Çekiş Sistemleri (Traction Drives)

Sık Sorulan Sorular (SSS)

Soru: Press-fit pin teknolojisinin lehimlemeye göre avantajı nedir?
→ Cevap: Press-fit pinler, PCB deliklerine sıkıca preslenerek lehimleme adımını ortadan kaldırır. Bu, üretimde termal stresi azaltır, süreci hızlandırır, daha güvenilir ve tekrarlanabilir bir elektrik bağlantısı sağlar ve lehim hatalarını (soğuk lehim vb.) ortadan kaldırır.

Soru: Ters İletken (Reverse Conducting) IGBT'nin geleneksel IGBT'ye göre farkı nedir?
→ Cevap: Geleneksel bir modülde IGBT çipi ve ayrı bir diyot çipi bulunur. RC-IGBT'de ise diyot fonksiyonu IGBT çipinin yapısına entegre edilmiştir. Bu, daha iyi termal eşleşme, daha az parazitik etki ve daha yüksek güç yoğunluğu gibi avantajlar sunar.

Maksimum güç yoğunluğu ve en son teknoloji gerektiren tasarımlarınız için MIXG240RF1200P-PC ideal seçimdir.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve uygulama detayları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
