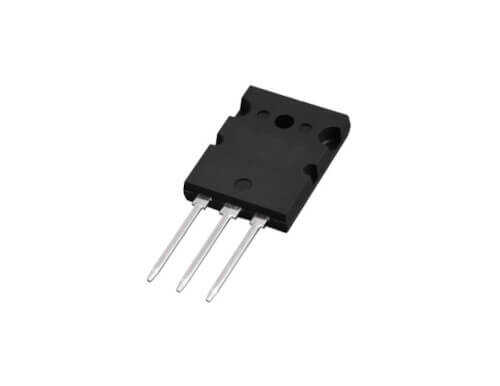

MJL21194G - MJL21194 TO-264 NPN Transistör

MJL21194G, yüksek sadakatli (Hi-Fi) ses amplifikatörleri ve diğer lineer güç uygulamaları için özel olarak tasarlanmış, yüksek güçlü bir NPN bipolar güç transistörüdür. Geniş güvenli çalışma alanı (SOA), mükemmel kazanç lineerliği ve yüksek frekans tepkisi ile tanınır. Sağlam TO-264 kılıfı, yüksek güç dağıtımı ve etkili soğutma sağlar. Genellikle komplementer (tamamlayıcı) çifti olan MJL21193G (PNP) ile birlikte kullanılır.

MJL21194G'nin Özellikleri ve Avantajları

• Üstün Ses Kalitesi: Düşük distorsiyon ve geniş bant genişliği sağlayarak, ses sinyallerinin aslına sadık bir şekilde yükseltilmesine olanak tanır.
• Yüksek Güç Kapasitesi: 250V kollektör-emiter gerilimi, 16A sürekli kollektör akımı ve 200W güç dağıtımı kapasitesine sahiptir.
• Geniş Güvenli Çalışma Alanı (SOA): Transistörün zorlu yük koşulları altında bile hasar görmeden güvenli bir şekilde çalışmasını sağlar.
• Komplementer Çift: MJL21193G (PNP) ile mükemmel bir simetri oluşturarak, AB sınıfı (Class AB) amplifikatör tasarımlarını basitleştirir ve performansı artırır.
• TO-264 Kılıf: TO-3P kılıfından daha büyük olan bu kılıf, daha iyi termal performans sunar ve yüksek güçlü uygulamalar için idealdir.

Başlıca Kullanım Alanları

• Yüksek Güçlü Hi-Fi Ses Amplifikatörleri
• Profesyonel Ses Sistemleri ve Stüdyo Ekipmanları
• Lineer Güç Kaynakları ve Regülatörler
• Public Address (PA) Sistemleri
• Yüksek Akım Gerektiren Endüstriyel Kontrol Devreleri

Sık Sorulan Sorular (SSS)

Neden MJL21194G'yi komplementer çifti MJL21193G ile kullanmalıyım?
→ Push-pull veya AB sınıfı amplifikatör tasarımlarında, sinyalin pozitif ve negatif yarı döngülerini ayrı transistörler yükseltir. MJL21194G (NPN) ve MJL21193G (PNP) elektriksel olarak birbirinin ayna görüntüsü olacak şekilde tasarlanmıştır. Birlikte kullanıldıklarında, sinyalin her iki yarısı da simetrik olarak işlenir, bu da distorsiyonu (bozulmayı) en aza indirir ve ses kalitesini önemli ölçüde artırır.

TO-264 kılıfının TO-247'den farkı nedir?
→ TO-264, TO-247'ye çok benzeyen ancak genellikle biraz daha büyük bir kılıftır. Bu büyüklük, daha iyi bir ısı yayılımı ve potansiyel olarak daha yüksek güç kapasitesi sağlar. Pin aralıkları genellikle aynıdır, bu da bazı durumlarda birbirlerinin yerine kullanılabilmelerine olanak tanır.

Kristal netliğinde ve güçlü ses performansı arayanlar için MJL21194G, amplifikatör tasarımlarınızın kalbidir!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
