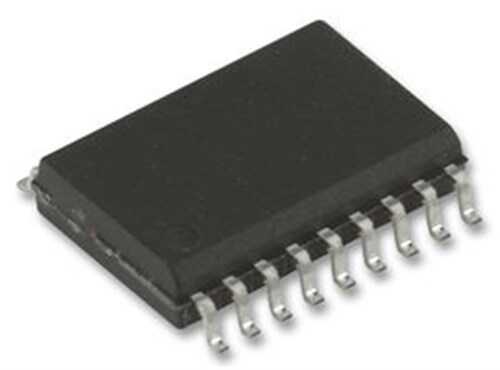

MM74HC541WM - 74HC541D SOP-20

MM74HC541WM, veri yolu (bus) uygulamaları için özel olarak tasarlanmış, SOP-20 kılıfında, yüksek hızlı bir Octal (8-bit) Buffer/Line Driver entegresidir. Evirmeyen (non-inverting) yapısı ve 3-durumlu (3-state) çıkışları, mikroişlemci tabanlı sistemlerde veri tamponlama ve sürme işlemleri için mükemmel bir seçimdir.

MM74HC541WM - 74HC541D SOP-20'nin Özellikleri ve Avantajları

• Yüksek Sürücü Kapasitesi: Zayıf sinyalleri güçlendirerek kapasitif yükleri veya birden fazla lojik kapıyı sürebilme yeteneği sunar.
• 8-Bit Paralel Tamponlama: 8 bitlik veri yolunu tek bir entegre ile tamponlar (buffer). Girişteki veriyi değiştirmeden (evirmeyen) çıkışa aktarır.
• 3-Durumlu Çıkışlar: İki adet çıkış etkinleştirme (Output Enable) pini sayesinde, çıkışlar yüksek empedans moduna alınabilir. Bu, veri yolu çakışmalarını önler.
• HC Lojik Ailesi: 2V ila 6V arasında geniş bir çalışma voltajı aralığı sunarak hem 3.3V hem de 5V sistemlerde kullanılabilir.
• SOP-20 Yüzey Montaj Kılıf: Modern ve kompakt PCB tasarımları için idealdir.

Başlıca Kullanım Alanları

• Bellek ve çevre birimi adres/veri yollarında (address/data bus) sürücü olarak.
• Veri yolu alıcı-vericileri (transceivers) ve tampon bellekler.
• Lojik seviye sinyallerini güçlendirme ve dağıtma.
• Mikrodenetleyici I/O portlarının akım kapasitesini artırma.
• Saat (clock) sinyallerinin dağıtımı ve tamponlanması.

Sık Sorulan Sorular (SSS)

Soru: 74HC541 ile 74HC540 arasındaki fark nedir?
→ Her ikisi de 3-durumlu octal buffer/driver'dır. Temel fark, 74HC541'in evirmeyen (non-inverting) olması, yani giriş ne ise çıkışın da o olmasıdır. 74HC540 ise eviren (inverting) yapıdadır; giriş HIGH ise çıkış LOW olur ve tam tersi.

Soru: Bu entegreyi bir 'buffer' olarak neden kullanmalıyım?
→ Bir mikrodenetleyicinin çıkış pini sınırlı bir akım sağlayabilir. Eğer bu pin ile çok sayıda LED'i veya başka bir entegrenin birçok girişini sürmeniz gerekiyorsa, mikrodenetleyici zorlanabilir. 74HC541 gibi bir buffer, mikrodenetleyiciden gelen zayıf sinyali alıp, kendi güç kaynağından çektiği akımla bu sinyali güçlendirerek çıkışa verir. Bu işleme 'tamponlama' denir.

Veri yollarınızda sinyal bütünlüğünü korumak ve sürücü kapasitesini artırmak için MM74HC541WM'i projelerinize dahil edin!

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. Kesin teknik detaylar ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
