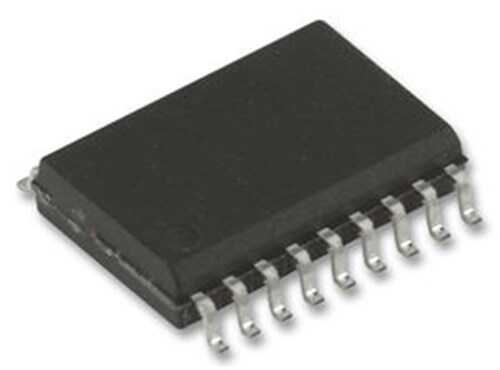

SN74HCT540DWR - HCT540 SOP-20

SN74HCT540DWR, yüksek akım sürme kapasitesine sahip, sekizli (octal) bir tampon/hat sürücüsü (buffer/line driver) entegresidir. Bu entegre, tersleyen (inverting) bir yapıya sahiptir ve 3-durumlu (3-state) çıkışları sayesinde veri yolu (bus) uygulamaları için mükemmeldir. HCT mantık ailesi, CMOS teknolojisinin düşük güç tüketimi avantajını sunarken, girişlerinin TTL mantık seviyeleriyle uyumlu olması sayesinde 5V'luk karma sistemlerde arayüz oluşturmayı kolaylaştırır. SOP-20 yüzey montajlı kılıfı, yoğun bileşenli devre kartları için tasarlanmıştır.

SN74HCT540DWR'nin Özellikleri ve Avantajları

• Sekizli Hat Sürücüsü: 8-bit veri yollarını tek bir entegre ile tamponlamak veya sürmek için idealdir.
• Tersleyen Çıkışlar: Girişteki sinyalin mantıksal tersini çıkışa verir (HIGH giriş → LOW çıkış).
• 3-Durumlu Çıkışlar: Çıkışlar HIGH ve LOW durumlarına ek olarak, yüksek empedans (High-Z) durumuna geçirilebilir. Bu, birden fazla cihazın aynı veri yolunu çakışma olmadan paylaşmasını sağlar.
• HCT Teknolojisi: TTL uyumlu giriş seviyeleri (VIL, VIH) sayesinde LS-TTL gibi eski mantık aileleriyle sorunsuz çalışır.
• Yüksek Akım Kapasitesi: Çıkışları, standart mantık kapılarına göre daha yüksek akım sağlayarak uzun hatları veya çok sayıda girişi sürebilir.

Başlıca Kullanım Alanları

• Mikroişlemci ve mikrodenetleyici sistemlerinde adres ve veri yolu (bus) sürücüsü
• Bellek ve çevre birimi arayüz devreleri
• Saat sinyali dağıtımı ve tamponlama (Clock Buffering)
• Büyük kapasitif yükleri veya düşük empedanslı hatları sürme
• Genel amaçlı dijital sinyal güçlendirme ve izolasyon

Sık Sorulan Sorular (SSS)

'3-Durumlu' (3-State) çıkış ne demektir?
→ Standart bir dijital çıkış ya mantıksal '1' (HIGH) ya da '0' (LOW) olur. 3-durumlu çıkış ise bu iki duruma ek olarak, Çıkış Etkinleştirme (Output Enable) pini ile yüksek empedans durumuna (sanki hattan fiziksel olarak ayrılmış gibi) geçirilebilir. Bu özellik, veri yolu (bus) çakışmalarını önler.

HCT540 ile HCT541 arasındaki fark nedir?
→ Her ikisi de sekizli 3-durumlu hat sürücüsüdür. Temel fark, HCT540'ın tersleyen (inverting), HCT541'in ise terslemeyen (non-inverting) olmasıdır. Yani HCT541'de giriş HIGH ise çıkış da HIGH olur.

Veri yolu (bus) tabanlı tasarımlarınızda güvenilir sinyal bütünlüğü ve yüksek sürüş kabiliyeti için SN74HCT540DWR'yi kullanın.

Not: Bu sayfadaki bilgiler, genel bir rehber niteliğindedir. Projelerinizde en doğru ve güncel bilgiyi elde etmek için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
