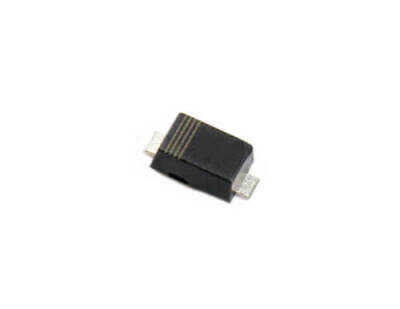

MMSZ5261BT1G Zener Diyot 500mW 30V 5% SOD123

MMSZ5261BT1G, hassas voltaj regülasyonu ve referanslama uygulamaları için tasarlanmış, yüksek kaliteli bir Zener Diyot'tur. 30V'luk nominal Zener gerilimine ve 500mW'lık güç kapasitesine sahiptir. Modern ve minyatür SOD123 yüzey montaj kılıfı, kompakt devre tasarımları için mükemmel bir uyum sağlar.

MMSZ5261BT1G Zener Diyot'un Özellikleri ve Avantajları

• Zener Gerilimi (Vz): 30 Volt
• Güç Kapasitesi (Pd): 500mW
• Tolerans: ±5%
• Kılıf Tipi: SOD123 (Kompakt Yüzey Montaj - SMD)
• Düzlemsel Kalıp Yapısı: Kararlı çalışma ve keskin Zener kırılma karakteristiği sunar.
• Geniş Çalışma Sıcaklığı Aralığı: Endüstriyel ve otomotiv uygulamaları için uygundur.

Başlıca Kullanım Alanları

• Voltaj Regülasyonu (Shunt Regulator)
• Hassas Gerilim Referansı Oluşturma
• Aşırı Gerilim Koruma (Overvoltage Protection) Devreleri
• Sinyal Kırpma (Clipping) ve Sınırlama (Clamping)
• Güç Kaynakları ve Adaptörler

Sık Sorulan Sorular (SSS)

Zener diyot nasıl çalışır ve ne işe yarar?
→ Zener diyot, normal diyotlardan farklı olarak ters yönde polarmalandığında, 'Zener gerilimi' (Vz) olarak adlandırılan belirli bir gerilim değerinde iletime geçmek üzere tasarlanmıştır. Bu gerilime ulaşıldığında, üzerindeki gerilimi sabit tutarak akımı üzerinden geçirir. Bu özellik, onu sabit bir voltaj kaynağı (regülatör) veya gerilim referansı olarak kullanışlı kılar.

Bu Zener diyotu kullanırken bir ön direnç bağlamak gerekli midir?
→ Evet, kesinlikle gereklidir. Zener diyot, regülasyon yaparken üzerinden geçen akımı sınırlamaz. Bu akımı sınırlamak ve diyotun 500mW'lık güç sınırını aşarak bozulmasını önlemek için Zener diyota seri olarak her zaman bir akım sınırlama direnci bağlanmalıdır.

Devrelerinizde kararlı 30V referansı ve voltaj koruması için MMSZ5261BT1G Zener diyotu kullanın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Projelerinizde en doğru ve güncel bilgi için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
