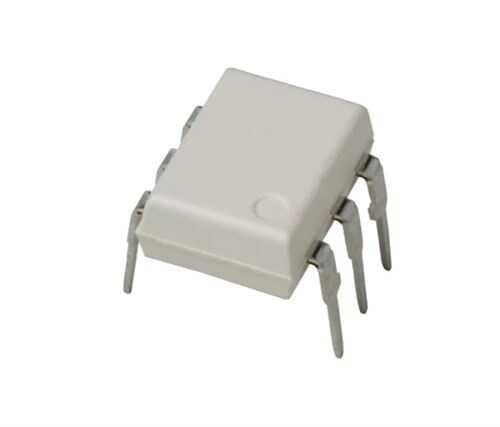

MOC3042 DIP-6 Sıfır Geçişli Triyak Sürücü Optokuplör

MOC3042, düşük voltajlı dijital mantık devreleri ile yüksek voltajlı AC güç hatlarını güvenli bir şekilde kontrol etmek için tasarlanmış, sıfır geçiş devreli bir triyak sürücü optokuplörüdür. Dahili sıfır geçiş devresi sayesinde, AC sinüs dalgası sıfır noktasından geçerken triyakı tetikler. Bu özellik, özellikle rezistif yüklerde elektromanyetik girişimi (EMI) önemli ölçüde azaltır. Standart DIP-6 kılıfı, prototipleme ve delik içi montaj uygulamaları için mükemmeldir.

MOC3042'nin Özellikleri ve Avantajları

• Dahili Sıfır Geçiş Devresi: AC yükleri anahtarlarken oluşan elektriksel gürültüyü (EMI) minimize eder.
• Yüksek Blokaj Gerilimi: 400V tepe gerilimine dayanabilir, bu da onu 115V ve 240V AC hat uygulamaları için uygun kılar.
• Yüksek İzolasyon: Kontrol devresi ile güç devresi arasında tam bir elektriksel izolasyon sağlar.
• Doğrudan Mantık Arayüzü: Düşük giriş akımı gereksinimi sayesinde TTL veya CMOS gibi standart mantık çıkışları tarafından kolayca sürülebilir.
• Basitleştirilmiş Devre Tasarımı: Harici bir sıfır geçiş algılama devresine olan ihtiyacı ortadan kaldırır.

Başlıca Kullanım Alanları

• Katı Hal Röleleri (SSR - Solid State Relays).
• Lamba ve ısıtıcı gibi rezistif AC yüklerin kontrolü.
• Ev aletleri (çamaşır makinesi, klima vb.) için motor ve valf kontrolü.
• Endüstriyel otomasyon ve proses kontrol sistemleri.
• AC güç anahtarlama devreleri.

Sık Sorulan Sorular (SSS)

Soru: MOC3042 ile büyük bir AC motoru doğrudan sürebilir miyim?
→ Hayır. MOC3042 bir 'sürücü'dür. Kendisi yüksek akım taşıyamaz. Görevi, motoru veya yüksek güçlü yükü anahtarlayacak olan harici bir güç triyakının (örneğin BT139) kapısını (gate) tetiklemektir.

Soru: 'Sıfır geçişli' olmayan (random-phase) bir triyak sürücüye göre avantajı nedir?
→ Sıfır geçiş, özellikle ısıtıcı veya lamba gibi rezistif yüklerde ani akım artışlarını ve EMI gürültüsünü önler. Endüktif yüklerde (motorlar gibi) veya faz açısı kontrolü (dimmer) gerektiren uygulamalarda ise sıfır geçişli olmayan (örn: MOC3021) sürücüler daha uygun olabilir.

AC yük kontrolü projelerinizde minimum gürültü ve maksimum güvenilirlik için MOC3042 sıfır geçişli sürücüyü kullanın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En güncel ve kesin teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
