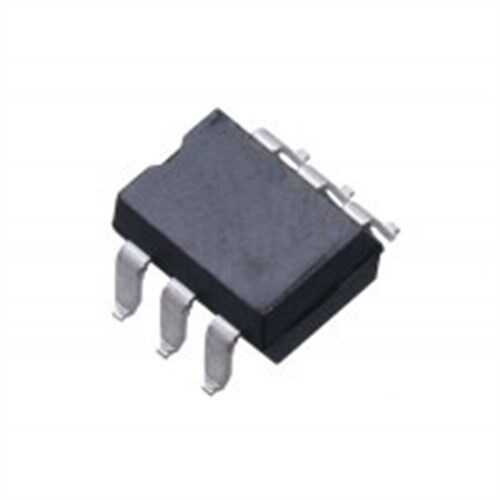

MOC3043 SMD-6 Sıfır Geçişli Triyak Sürücü Optokuplör

MOC3043, hassas düşük voltajlı mantık devreleri ile yüksek voltajlı AC yüklerini güvenli bir şekilde kontrol etmek için tasarlanmış bir sıfır geçişli (zero-crossing) triyak sürücü optokuplörüdür. Giriş ve çıkış arasında galvanik izolasyon sağlayarak mikrodenetleyicinizi şebeke voltajının tehlikelerinden korur.

MOC3043'nin Özellikleri ve Avantajları

• Sıfır Geçiş Devresi: AC sinüs dalgasının sıfır noktasından geçtiği anlarda triyakı tetikler. Bu, elektromanyetik girişimi (EMI) ve ani akım artışlarını önemli ölçüde azaltır.
• Yüksek İzolasyon Voltajı: Giriş ve çıkış arasında tipik olarak 5000Vrms'ye kadar yüksek bir elektriksel izolasyon sağlar, bu da sistem güvenliğini artırır.
• Doğrudan AC Anahtarlama: 240 VAC'ye kadar olan şebeke hatlarındaki resistif ve indüktif yükleri (lambalar, motorlar, ısıtıcılar) kontrol etmek için idealdir.
• Düşük Tetikleme Akımı: Giriş LED'i, standart mikrodenetleyici pinlerinin doğrudan sürebileceği düşük bir akımla (genellikle 5mA) tetiklenebilir.
• Kompakt SMD-6 Paket: Yüzey montaj teknolojisine uygun 6 pinli kompakt kılıfı, modern PCB tasarımlarında kolaylık sağlar.

Başlıca Kullanım Alanları

• Dimmer (ışık kısıcı) devreleri
• AC motor hız kontrolü
• Isıtıcı ve termostat kontrolleri
• Solenoid ve valf kontrolü
• Katı hal röleleri (Solid State Relays - SSR)
• Endüstriyel otomasyon ve ev otomasyonu sistemleri

Sık Sorulan Sorular (SSS)

'Sıfır geçişli' (zero-crossing) ile 'rastgele fazlı' (random-phase) optokuplör arasındaki fark nedir?
→ Sıfır geçişli (MOC3043 gibi) olanlar, EMI'yi azaltmak için AC voltajı sıfıra yakınken tetikleme yapar ve genellikle resistif yükler için idealdir. Rastgele fazlı olanlar ise sinyalin herhangi bir anında tetikleme yapabilir ve özellikle yüksek indüktif yüklerin (motorlar gibi) kontrolünde daha iyi performans gösterebilir.

MOC3043 tek başına bir AC yükü sürebilir mi?
→ Hayır. MOC3043, dahili olarak düşük güçlü bir triyak sürücüsüdür. Yüksek güçlü yükleri (örneğin 100W bir lamba) sürmek için harici bir güç triyakını (BT136, BTA16 gibi) tetiklemesi gerekir.

MOC3043 ile AC yüklerinizi güvenli ve parazitsiz bir şekilde kontrol ederek otomasyon projelerinizi hayata geçirin!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Detaylı teknik özellikler ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
