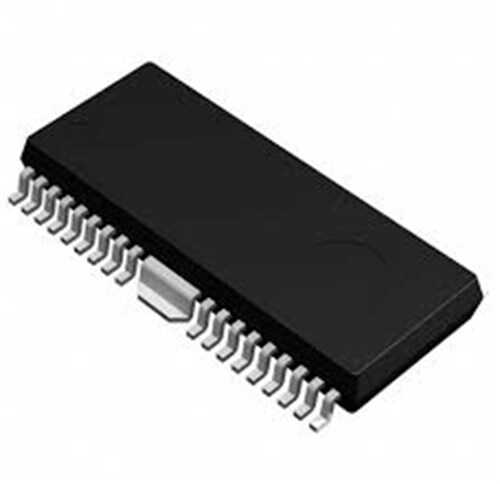

MTD2009J HSOP-40 3 Fazlı Fırçasız DC Motor Sürücü

MTD2009J, 3 fazlı fırçasız DC (BLDC) motorları sürmek için geliştirilmiş, tam entegre bir motor sürücü IC'sidir. Dahili pre-driver, güç MOSFET'leri, akım algılama ve koruma devreleri sayesinde minimum harici bileşenle komple bir motor kontrol çözümü sunar. Isıl performansı artırılmış HSOP-40 kılıfı, yüksek güç uygulamalarında güvenilir çalışma sağlar.

MTD2009J'nin Özellikleri ve Avantajları

• Hepsi Bir Arada Çözüm: 3 fazlı invertör köprüsü (güç MOSFET'leri) ve kontrol mantığını tek bir pakette birleştirir.
• Sensörsüz Çalışma: Harici Hall sensörlerine ihtiyaç duymadan motorun BEMF (Back-EMF) sinyalini kullanarak çalışabilir.
• Dahili Koruma Devreleri: Aşırı akım, aşırı sıcaklık, düşük voltaj kilitleme (UVLO) gibi kapsamlı koruma özelliklerine sahiptir.
• PWM Hız Kontrolü: Harici bir PWM sinyali ile motor hızının kolayca ayarlanmasına olanak tanır.
• Isıl Verimli Paket: HSOP-40 kılıfı, oluşan ısının PCB'ye etkin bir şekilde dağıtılmasına yardımcı olur.
• Fren ve Yön Kontrolü: Motorun yönünü değiştirmek ve frenleme yapmak için özel kontrol pinleri bulunur.

Başlıca Kullanım Alanları

• Ev Aletleri (Bulaşık Makinesi, Çamaşır Makinesi Pompaları)
• Otomotiv Fanları ve Pompaları
• Ofis Otomasyon Cihazları (Yazıcılar, Tarayıcılar)
• Endüstriyel Fan ve Üfleyiciler
• Hobi ve Robotik Projeleri

Sık Sorulan Sorular (SSS)

Soru: Bu sürücü sensörlü BLDC motorlarla da çalışır mı?
→ Cevap: MTD2009J, temel olarak sensörsüz çalışma (BEMF algılama) için tasarlanmıştır. Sensörlü bir motorla kullanılacaksa, harici bir mantık devresi ile Hall sensör sinyallerini sürücünün anlayacağı sinyallere dönüştürmek gerekebilir.

Soru: HSOP-40 kılıfının avantajı nedir?
→ Cevap: Bu kılıfın altında geniş bir metal ped (exposed pad) bulunur. Bu ped, lehimleme sırasında PCB üzerindeki geniş bir bakır alana bağlanarak entegrenin ürettiği ısının etkili bir şekilde dağıtılmasını sağlar ve soğutucu ihtiyacını azaltır.

BLDC motor kontrol projelerinizi MTD2009J entegre çözümü ile basitleştirin ve hızlandırın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve pin bağlantıları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
