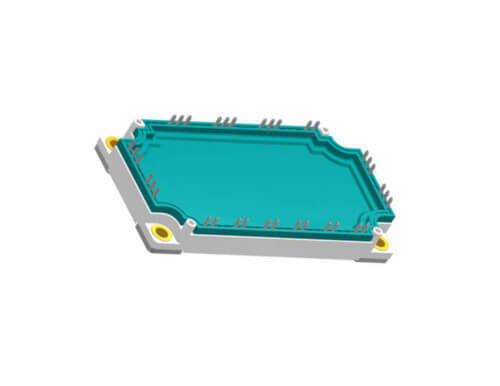

MWI100-06A8 E3-PACK

MWI100-06A8 E3-PACK, IXYS (şimdi Littelfuse) tarafından üretilen, yüksek performanslı bir üç fazlı diyot doğrultucu köprü modülüdür. 600V ters gerilim (VRRM) ve 100A ortalama ileri akım (IFAV) kapasitesine sahip bu modül, AC gücünü DC güce dönüştürmek için tasarlanmış sağlam ve güvenilir bir çözümdür.

MWI100-06A8 E3-PACK'nin Özellikleri ve Avantajları

• Tam Üç Fazlı Köprü: Tek bir modülde altı adet diyot içeren tam entegre üç fazlı doğrultucu devresi sunar.
• Yüksek Akım Kapasitesi: 100A'e kadar olan doğrultulmuş DC akımı ile endüstriyel uygulamalar için uygundur.
• İzole Taban Plakası: Alüminyum oksit (Al2O3) DCB (Direct Copper Bonded) substrat sayesinde yüksek elektriksel izolasyon ve mükemmel ısı transferi sağlar.
• Kompakt E3-PACK Paketi: Endüstriyel standartlara uygun, montajı kolay ve yerden tasarruf sağlayan bir pakete sahiptir.
• Düşük İleri Gerilim Düşümü: Diyotların düşük Vf değeri, çalışma sırasındaki güç kaybını azaltır ve verimliliği artırır.

Başlıca Kullanım Alanları

• Motor Sürücüleri: Üç fazlı AC motor sürücülerinin giriş doğrultucu katı olarak.
• Güç Kaynakları: Endüstriyel güç kaynakları ve DC güç sistemleri için doğrultucu devreleri.
• Batarya Şarj Cihazları: Yüksek güçlü endüstriyel batarya şarj sistemleri.
• Kaynak Makineleri: Kaynak ekipmanlarının güç kaynağı giriş katı.
• Genel Amaçlı Doğrultma: Üç fazlı AC gücün DC'ye dönüştürülmesi gereken her türlü uygulama.

Sık Sorulan Sorular (SSS)

Bu bir IGBT modülü müdür?
→ Hayır, MWI100-06A8 bir IGBT modülü değildir. Bu, kontrolsüz bir doğrultucu olarak görev yapan bir diyot köprü modülüdür. AC gerilimi sabit bir DC gerilime dönüştürür ve anahtarlama (kontrol) işlevi yoktur.

İzole taban plakasının avantajı nedir?
→ İzole taban plakası, modülün elektriksel olarak aktif olan kısımlarını montaj yüzeyinden (genellikle şasi veya soğutucu) yalıtır. Bu, birden fazla modülün aynı soğutucuya ek izolasyon malzemesi gerektirmeden monte edilmesini sağlar ve sistem güvenliğini artırır.

Üç fazlı doğrultma ihtiyaçlarınız için MWI100-06A8 E3-PACK'in sunduğu endüstriyel sağlamlığa ve güvenilirliğe yatırım yapın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En güncel ve kesin teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
