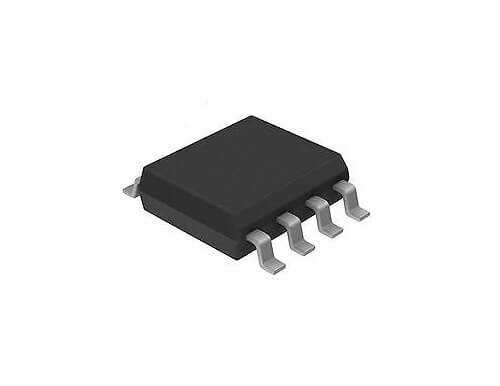

NE567D - NE567 SOIC-8

NE567D, çok yönlü bir ton kod çözücü (tone decoder) ve Faz Kilitli Döngü (Phase-Locked Loop - PLL) entegresidir. Bu komponent, giriş sinyali içindeki belirli bir frekans bandının varlığını tespit etmek için tasarlanmıştır. Dahili osilatörünün frekansı harici direnç ve kapasitörlerle ayarlanabilir. Giriş sinyalinin frekansı, ayarlanan bu merkez frekansa yeterince yakın olduğunda, entegrenin çıkışı aktif hale gelir. Bu özellik, onu frekans tespiti ve sinyal demodülasyonu gerektiren uygulamalar için ideal kılar. Standart SOIC-8 kılıfında gelir.

NE567D - NE567 SOIC-8'nin Özellikleri ve Avantajları

• Geniş Frekans Aralığı: 0.01 Hz'den 500 kHz'e kadar geniş bir frekans aralığında çalışabilir.
• Ayarlanabilir Bant Genişliği: Tespit edilecek frekans aralığının genişliği harici bileşenlerle ayarlanabilir (%14'e kadar).
• Yüksek Frekans Kararlılığı: Sıcaklık ve besleme gerilimi değişimlerine karşı yüksek kararlılık sunar.
• Mantık Uyumlu Çıkış: Çıkışı, TTL, DTL ve CMOS gibi standart mantık aileleriyle doğrudan sürülebilir.
• Yüksek Gürültü Bağışıklığı: PLL yapısı sayesinde gürültülü ortamlarda bile güvenilir frekans tespiti yapabilir.
• Basit Kullanım: Az sayıda harici bileşenle kolayca devreye alınabilir.

Başlıca Kullanım Alanları

• DTMF (Dual-Tone Multi-Frequency) Kod Çözme
• Telekomünikasyon Sistemleri ve Modemler
• Uzaktan Kumanda ve Kontrol Sistemleri
• Frekans Sentezleyiciler (FSK Demodülasyonu)
• Müzik Aletleri ve Sentezleyiciler
• Titreşim ve Frekans Analizi Uygulamaları

Sık Sorulan Sorular (SSS)

Soru: PLL (Faz Kilitli Döngü) temel olarak nasıl çalışır?
→ PLL, bir giriş sinyalinin frekansına ve fazına 'kilitlenen' bir geri beslemeli kontrol sistemidir. Bir faz dedektörü, bir alçak geçiren filtre ve bir voltaj kontrollü osilatörden (VCO) oluşur. Faz dedektörü, giriş sinyali ile VCO'nun çıkış sinyali arasındaki faz farkını bir hata sinyaline dönüştürür. Bu hata sinyali filtrelenir ve VCO'nun frekansını ayarlamak için kullanılır. Döngü, VCO'nun çıkış frekansı giriş frekansıyla tam olarak eşleşene kadar bu işlemi tekrarlar. NE567 bu prensibi kullanarak frekans tespiti yapar.

Soru: NE567 ile belirli bir frekansı nasıl tespit edebilirim?
→ Tespit etmek istediğiniz merkez frekans (f₀), entegrenin ilgili pinlerine bağlanan bir harici direnç (R1) ve bir kapasitör (C1) ile belirlenir. Formül yaklaşık olarak f₀ ≈ 1.1 / (R1 * C1)'dir. Giriş sinyaliniz bu frekansa yaklaştığında, entegrenin çıkışı mantık 'düşük' seviyesine geçer.

Sinyallerinizdeki gizli frekansları NE567D'nin hassas ton kod çözme yeteneği ile ortaya çıkarın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve uygulama detayları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
