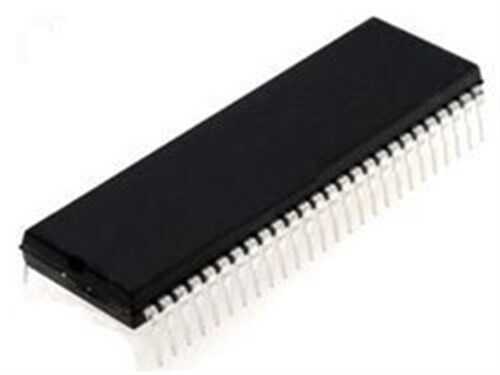

NN5198K DIL-52 TV Sinyal İşlemci (Jungle IC)

NN5198K, analog televizyon sistemleri için geliştirilmiş, oldukça karmaşık ve çok fonksiyonlu bir TV sinyal işlemci entegresidir. Genellikle 'Jungle IC' olarak adlandırılan bu tür entegreler, video, renk (chroma) ve senkronizasyon (sync) sinyallerinin işlenmesi gibi birçok kritik görevi tek bir DIL-52 (Dual In-line) kılıfı içerisinde toplar. Görüntünün ekranda doğru ve renkli bir şekilde oluşması için gerekli olan tüm ana işlemleri yönetir.

NN5198K'nin Özellikleri ve Avantajları

• Çoklu Standart Desteği: PAL ve NTSC gibi farklı televizyon yayın standartlarını işleyebilme yeteneğine sahiptir.
• Entegre Video İşleme: Parlaklık (luminance), kontrast, renk doygunluğu (saturation) ve renk tonu (hue) gibi temel video ayarlarını kontrol eder.
• Senkronizasyon Ayırıcı: Gelen kompozit video sinyalinden yatay (horizontal) ve dikey (vertical) senkronizasyon sinyallerini ayırarak ekran taramasını yönetir.
• RGB Sinyal Üretimi: İşlenmiş video ve renk bilgilerini, elektron tabancalarını sürmek üzere Kırmızı (R), Yeşil (G) ve Mavi (B) sinyallerine dönüştürür.
• Yüksek Entegrasyon: Çok sayıda harici bileşene olan ihtiyacı ortadan kaldırarak TV şasi tasarımını basitleştirir ve maliyeti düşürür.

Başlıca Kullanım Alanları

• CRT (Tüplü) televizyonların ana sinyal işleme kartları
• Video monitörleri ve kapalı devre kamera sistemleri (CCTV)
• Video sinyal dönüştürücüler ve işlemciler
• Analog TV tamiri ve restorasyon projeleri

Sık Sorulan Sorular (SSS)

Soru: 'Jungle IC' terimi nereden geliyor?
→ Bu terim, entegrenin içindeki devrelerin son derece karmaşık ve yoğun olmasından dolayı, bir 'orman' (jungle) gibi girift bir yapıyı andırmasından kaynaklanır. Çok sayıda fonksiyonu tek bir çipte birleştirdiği için bu isimle anılmıştır.

Soru: DIL-52 kılıfı lehimlemek zor mudur?
→ DIL-52 (veya DIP-52), 52 pine sahip büyük bir delik içi montaj (through-hole) kılıfıdır. Pin sayısı fazla olduğu için dikkatli lehimleme gerektirir. Tüm pinlerin doğru deliklere yerleştirildiğinden ve lehimleme sırasında kısa devre oluşmadığından emin olmak önemlidir. Deneyimli teknisyenler için standart bir işlemdir.

Analog video işleme ve TV tamir projelerinizde merkezi kontrolü ele almak için NN5198K sinyal işlemcisi vazgeçilmez bir bileşendir.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
