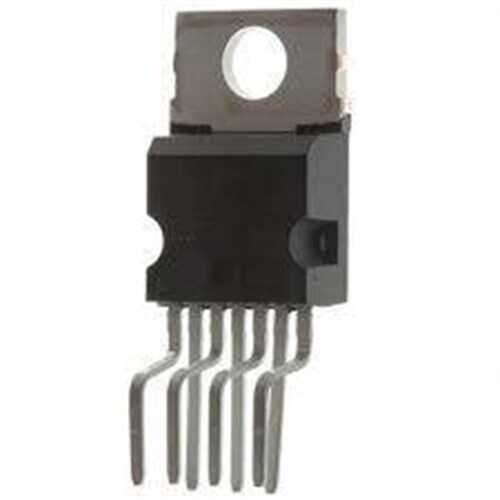

OPA548T TO-220/7

OPA548T, sıradan operasyonel amplifikatörlerin çok ötesinde bir performans sunan, yüksek voltajlı ve yüksek akımlı bir güç op-amp entegresidir. Tek bir bileşen içerisinde hem hassas bir op-amp'ın kontrol yeteneklerini hem de bir güç amplifikatörünün akım sürme kapasitesini birleştirir. Isı dağılımı için ideal olan TO-220/7 kılıf yapısı sayesinde, sürekli olarak 3A, tepe noktada ise 5A akım sağlayabilir ve 60V'a kadar besleme gerilimiyle çalışabilir.

OPA548T'nin Özellikleri ve Avantajları

• Yüksek Çıkış Akımı: Sürekli 3A ve tepe noktada 5A akım verebilme kapasitesiyle DC motorlar, termoelektrik soğutucular ve büyük endüktif yükleri doğrudan sürebilir.
• Geniş Besleme Voltajı Aralığı: ±4V ile ±30V (toplam 60V) arasında geniş bir besleme aralığı sunarak çeşitli yüksek güçlü uygulamalara uyum sağlar.
• Ayarlanabilir Akım Limiti: Harici bir direnç veya DAC ile ayarlanabilen hassas bir akım limiti özelliği, hem yükü hem de op-amp'ı aşırı akım koşullarından korur.
• Termal Koruma: Entegre termal kapatma (thermal shutdown) devresi, çip sıcaklığı tehlikeli seviyelere ulaştığında çıkışı kapatarak entegrenin hasar görmesini engeller.
• Güçlü TO-220 Kılıf: TO-220 kılıfı, bir soğutucuya (heatsink) kolayca monte edilerek yüksek güç altında oluşan ısının verimli bir şekilde dağıtılmasını sağlar.

Başlıca Kullanım Alanları

• DC Motor Sürücü ve Kontrol Devreleri
• Programlanabilir Güç Kaynakları ve Elektronik Yükler
• Termoelektrik Soğutucu (Peltier) Sürücüleri
• Valf ve Solenoid Sürücüleri
• Yüksek Güçlü Ses Amplifikatörleri (Audio Power Amplifiers)
• Test ve Ölçüm Ekipmanları

Sık Sorulan Sorular (SSS)

Bu entegreyi kullanırken soğutucu (heatsink) gerekli mi?
→ Evet, kesinlikle gereklidir. OPA548T, yüksek akım ve voltajlarda çalıştığında önemli miktarda ısı üretir. Entegrenin termal korumaya girmesini önlemek ve güvenli bir şekilde çalıştırmak için kılıf boyutuna uygun bir soğutucuya monte edilmelidir.

Akım limitini nasıl ayarlayabilirim?
→ OPA548T'nin I-LIMIT pini, akım limitini ayarlamak için kullanılır. Bu pini bir direnç ile toprağa bağlayarak sabit bir akım limiti belirleyebilir veya bir Dijital-Analog Dönüştürücü (DAC) ile sürerek programlanabilir bir akım limiti oluşturabilirsiniz. Ayrıntılı hesaplamalar için datasheet'e bakılmalıdır.

OPA548T ile yüksek güç gerektiren analog kontrol projelerinize hem güç hem de hassasiyet katın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
