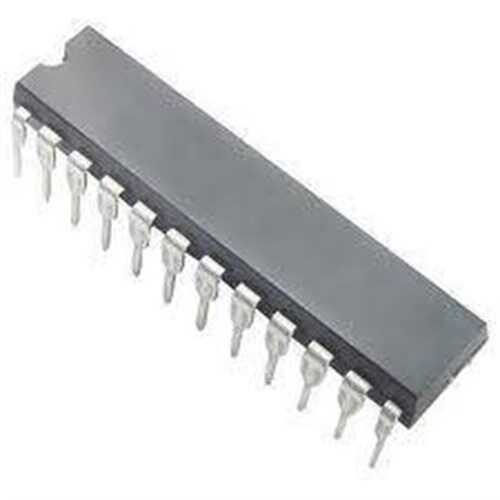

PAL22V10-10PC DIP-24

PAL22V10-10PC, yüksek hızlı bir programlanabilir mantık cihazı (PLD) olan Programmable Array Logic (PAL) ailesinin gelişmiş bir üyesidir. Bu entegre, birçok standart dijital mantık fonksiyonunu tek bir çipte birleştirerek 'tutkal mantığı' (glue logic) ihtiyacını ortadan kaldırır. 10 nanosaniyelik (-10) hızlı performansı ve esnek yapısıyla dikkat çeker. Montaj kolaylığı sunan DIP-24 kılıfındadır.

PAL22V10-10PC'nin Özellikleri ve Avantajları

• Çok Hızlı Performans: 10 ns'lik yayılma gecikmesi, zamanlama açısından kritik olan yüksek frekanslı sistemler için mükemmeldir.
• Esnek I/O Mimarisi: 22 giriş ve 10 I/O (Giriş/Çıkış) makrohücresine sahiptir. Bu makrohücreler, kombinasyonel veya kaydedici (registered) olarak programlanabilir.
• Yüksek Entegrasyon: Onlarca standart 74xx serisi mantık kapısı entegresinin görevini tek başına üstlenerek devre kartı boyutunu küçültür ve tasarım karmaşıklığını azaltır.
• Programlanabilir Çıkış Polaritesi: Her çıkış, aktif-yüksek veya aktif-düşük olacak şekilde ayrı ayrı programlanabilir.
• DIP-24 Kılıf: Soketli kullanım ve delikli pertinaks üzerinde prototipleme için idealdir, geliştirme sürecini kolaylaştırır.
• Güvenlik Sigortası: Programlandıktan sonra, kopyalamayı önlemek için çipin içeriğinin okunmasını engelleyen bir güvenlik biti (security fuse) yakılabilir.

Başlıca Kullanım Alanları

• Adres çözücü devreler (Address decoding).
• Sıralı mantık ve durum makineleri (State machines).
• Veri yolu arayüz kontrolcüleri.
• Özel mantık fonksiyonlarının ve protokollerin uygulanması.
• Eski ve bulunması zor mantık entegrelerinin yerine kullanılması.

Sık Sorulan Sorular (SSS)

PAL22V10 tek kullanımlık mıdır?
→ Bu model genellikle OTP (One-Time Programmable) yani tek sefer programlanabilir yapıdadır. Programlandıktan sonra içeriği değiştirilemez. Yeniden programlanabilir bir alternatif arıyorsanız, GAL22V10 gibi elektriksel olarak silinebilen (E²CMOS) cihazları tercih etmelisiniz.

Bu çipi programlamak için neye ihtiyacım var?
→ Bir üniversal aygıt programlayıcıya ve mantık denklemlerinizi yazmak için ABEL veya CUPL gibi bir donanım tanımlama diline (HDL) ihtiyacınız olacaktır. Yazılım, denklemlerinizi derleyerek programlayıcının anlayacağı bir JEDEC dosyası oluşturur.

Yüksek hızlı dijital tasarımlarınızda mantık devrelerini birleştirmek ve performansı artırmak için PAL22V10-10PC'yi kullanın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
