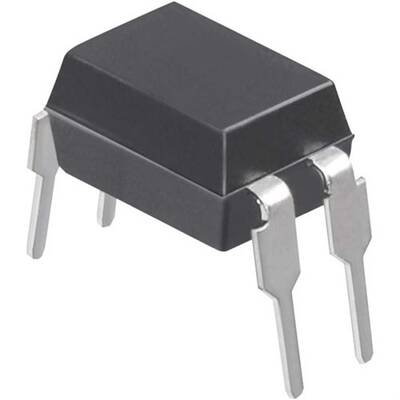

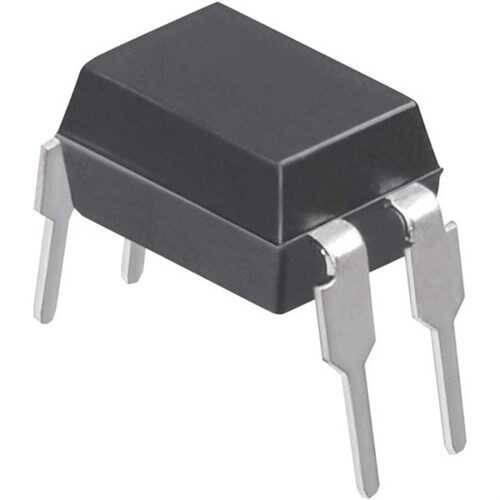

PC123 DIP-4

PC123, genel amaçlı sinyal izolasyonu için tasarlanmış, son derece popüler ve kompakt bir fotokuplör (optokuplör) entegresidir. Sadece 4 pinden oluşan DIP-4 kılıfı sayesinde devre kartlarında minimum yer kaplar. Bir kızılötesi LED ve bir fototransistörden oluşan bu bileşen, iki devre arasında güvenilir galvanik izolasyon sağlamanın en basit ve en etkili yollarından biridir.

PC123 DIP-4'nin Özellikleri ve Avantajları

• Kompakt DIP-4 Kılıf: Küçük boyutu, yerden tasarruf etmenin kritik olduğu tasarımlar için idealdir.
• Yüksek İzolasyon Gerilimi: Giriş ve çıkış arasında yüksek (tipik olarak 5000 Vrms) bir izolasyon gerilimi sunarak güvenliği artırır.
• Geniş Akım Aktarım Oranı (CTR) Yelpazesi: Farklı versiyonları, çeşitli CTR seçenekleri sunarak tasarım esnekliği sağlar.
• Maliyet Etkin Çözüm: Yaygın olarak bulunabilen ve ekonomik bir bileşen olması, onu birçok uygulama için ilk tercih yapar.
• Basit Kullanım: 4 pinli yapısı ile devreye entegrasyonu son derece kolaydır.
• Düşük Güç Tüketimi: Giriş LED'i düşük akımlarla çalışarak enerji verimli tasarımlara olanak tanır.

Başlıca Kullanım Alanları

• Güç Kaynağı Geri Besleme (Feedback) Devreleri
• Mikrodenetleyici I/O Port İzolasyonu
• Farklı Mantık Seviyeleri Arasında Arayüz Oluşturma (örn. 5V'dan 3.3V'a)
• Gürültülü Sinyallerin Temizlenmesi ve İzolasyonu
• Röle Sürme Devreleri
• Telefon ve Modem Arayüzleri

Sık Sorulan Sorular (SSS)

PC123'ün pinleri ne işe yarar?
→ PC123, 4 pine sahiptir. Pin 1 (Anot) ve Pin 2 (Katot) giriş tarafındaki LED'e aittir. Genellikle bir direnç üzerinden kontrol sinyali bu pinlere uygulanır. Pin 3 (Emiter) ve Pin 4 (Kolektör) ise çıkış tarafındaki fototransistöre aittir. Genellikle Emiter toprağa, Kolektör ise bir pull-up direnci ile beslemeye bağlanır ve çıkış sinyali Kolektörden alınır.

Bu optokuplör ile AC sinyalleri izole edebilir miyim?
→ PC123 temel olarak DC sinyaller için tasarlanmıştır. Ancak, AC sinyalini uygun bir şekilde DC'ye dönüştürerek veya iki optokuplörü ters-paralel bağlayarak (back-to-back konfigürasyonu) AC sinyallerini izole etmek mümkündür, ancak bu daha karmaşık bir yaklaşım gerektirir.

Genel amaçlı sinyal izolasyon ihtiyaçlarınız için PC123'ün sadeliğine ve güvenilirliğine başvurun.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Detaylı teknik özellikler ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
