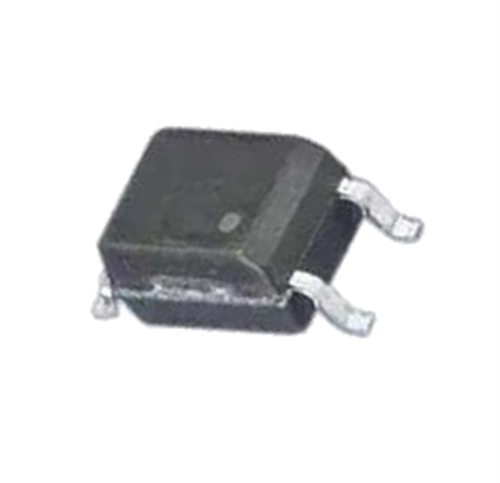

PC354N - 354 OPTO Transistör Çıkışlı Optokuplör

PC354N (parça işareti 354), genel amaçlı bir transistör çıkışlı optokuplördür. Bir kızılötesi yayan diyot (IRED) ve bir fototransistörden oluşan bu bileşen, iki ayrı devreyi elektriksel olarak izole ederken aralarında sinyal aktarımı sağlar. Düşük voltajlı kontrol sinyalleri ile daha yüksek voltajlı veya gürültülü devreleri anahtarlamak için yaygın olarak kullanılır.

PC354N - 354 OPTO'nun Özellikleri ve Avantajları

• Genel Amaçlı Kullanım: Çok yönlülüğü sayesinde çok çeşitli anahtarlama ve izolasyon uygulamaları için uygundur.
• Yüksek Akım Aktarım Oranı (CTR): Giriş akımına göre çıkışta ne kadar akım elde edileceğini belirten CTR değeri, verimli bir anahtarlama sağlar.
• Yüksek İzolasyon Gerilimi: Giriş ve çıkış arasında yüksek gerilim yalıtımı sağlayarak kullanıcı ve devre güvenliğini artırır.
• Standart Kılıf: Genellikle DIP-4 veya SMD-4 gibi endüstri standardı kılıflarda gelir, bu da tasarım ve montajı kolaylaştırır.
• Düşük Maliyet ve Erişilebilirlik: Yaygın olarak kullanılan ve ekonomik bir izolasyon çözümüdür.

Başlıca Kullanım Alanları

• Güç kaynağı geri besleme (feedback) döngüleri.
• Mikrodenetleyici I/O pin izolasyonu.
• Röle ve motor sürücü devreleri.
• Endüstriyel kontrol sistemleri ve PLC'ler.
• Sistemler arası sinyal seviyesi uyarlaması.

Sık Sorulan Sorular (SSS)

Optokuplör kullanırken giriş tarafındaki LED için direnç hesaplaması nasıl yapılır?
→ LED'in üzerinden akması gereken akımı (datasheet'ten bulunur, genellikle 5-10mA) ve LED'in ileri yön gerilimini (Vf, datasheet'ten bulunur, genellikle ~1.2V) bilmeniz gerekir. Direnç (R) = (Giriş Voltajı - Vf) / İstenen Akım formülü ile hesaplanır. Örneğin, 5V giriş ve 10mA akım için R = (5V - 1.2V) / 0.010A = 380 Ohm olur. Standart 390 Ohm direnç kullanılabilir.

Akım Aktarım Oranı (CTR) neden önemlidir?
→ CTR (Current Transfer Ratio), optokuplörün verimliliğini gösterir. %50 CTR, giriş LED'inden geçen her 10mA için çıkış transistöründen 5mA akım alabileceğiniz anlamına gelir. Tasarım yaparken, yükünüzün gerektirdiği akımı sağlayabilecek yeterli CTR'a sahip bir optokuplör seçmek ve giriş akımını buna göre ayarlamak kritiktir.

Devreleriniz arasında güvenilir ve basit bir izolasyon katmanı oluşturmak için PC354N optokuplörü mükemmel bir seçimdir.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
