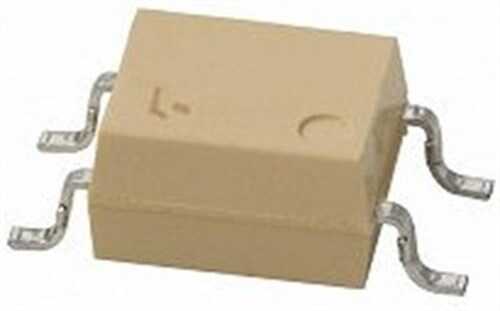

PC814 SMD-4 Genel Amaçlı Optokuplör

PC814, içerisinde bir kızılötesi yayan diyot (IRED) ve bir fototransistör barındıran, AC girişli bir optokuplördür. Standart optokuplörlerden farklı olarak, giriş tarafında ters-paralel bağlı iki LED içerir. Bu yapı, doğrudan AC sinyallerini algılamak veya polariteden bağımsız DC sinyal izolasyonu sağlamak için idealdir. Kompakt SMD-4 (SOP-4) kılıfı, modern yüzey montajlı tasarımlar için mükemmeldir.

PC814 SMD-4'nin Özellikleri ve Avantajları

• AC Giriş Uyumlu: Girişindeki çift diyot yapısı sayesinde AC sinyallerini doğrudan alarak izole edebilir, ek doğrultucu devre ihtiyacını ortadan kaldırır.
• Kompakt SMD-4 Kılıf: Yüzey montaj teknolojisine (SMT) uygun küçük boyutu ile devre kartlarında minimum yer kaplar.
• Yüksek İzolasyon: Giriş ve çıkış arasında güvenilir elektriksel izolasyon sağlayarak kontrol devrelerini korur.
• Yüksek Gürültü Bağışıklığı: Elektriksel gürültünün hassas mantık devrelerine ulaşmasını engeller.
• Geniş Uygulama Yelpazesi: Telekomünikasyon, ofis otomasyonu ve endüstriyel sistemlerde geniş bir kullanım alanına sahiptir.

Başlıca Kullanım Alanları

• AC Şebeke Gerilimi Algılama (Zero-Cross Detection)
• Telefon Hattı Arayüzleri ve Modemler
• Programlanabilir Lojik Kontrolörler (PLC)
• Triyak ve SCR Sürücü Devreleri
• Ev Aletleri ve Beyaz Eşya Kontrol Kartları

Sık Sorulan Sorular (SSS)

PC814'ü neden standart bir optokuplör yerine tercih etmeliyim?
→ Eğer izole etmeniz gereken sinyal AC (alternatif akım) ise veya giriş sinyalinin polaritesi değişebiliyorsa, PC814 idealdir. Standart bir optokuplör sadece tek yönlü DC akım ile çalışırken, PC814 her iki yöndeki akımı da algılayabilir.

Bu optokuplör ile sıfır geçiş tespiti (zero-cross detection) nasıl yapılır?
→ PC814'ün girişi, akım sınırlayıcı dirençler aracılığıyla AC şebekesine bağlanır. AC sinüs dalgası sıfır noktasından geçerken LED'ler sönük kalır ve çıkış transistörü kapanır. Bu durum bir mikrodenetleyici tarafından algılanarak triyak gibi güç anahtarlarının doğru zamanda tetiklenmesi için kullanılır.

AC sinyallerini güvenle ve kolayca izole etmek için PC814'ün akıllı tasarımını projelerinize dahil edin!

Not: Bu sayfadaki bilgiler yalnızca referans amaçlıdır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
