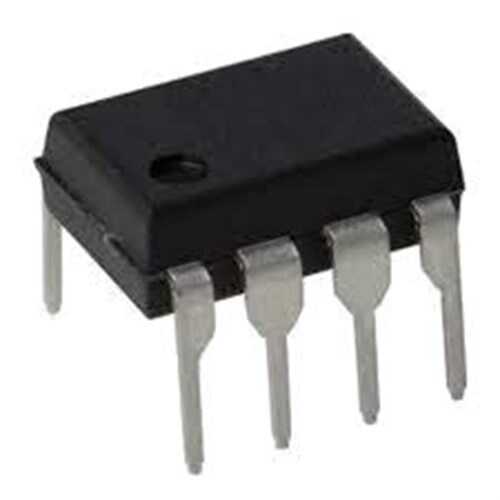

PC829 DIP-8 AC Girişli Çift Kanallı Optokuplör

PC829, standart optokuplörlerden farklı olarak, özellikle AC sinyallerinin varlığını tespit etmek için tasarlanmış özel bir optokuplördür. DIP-8 kılıfı içinde, ters-paralel bağlanmış iki adet giriş LED'i ve bunlara karşılık gelen iki ayrı fototransistör çıkışı barındırır. Bu yapı, onu AC şebeke voltajı izleme ve sıfır geçiş tespiti gibi uygulamalar için ideal kılar.

PC829'un Özellikleri ve Avantajları

• AC Giriş Uyumluluğu: Dahili olarak ters-paralel bağlı LED'ler sayesinde harici bir köprü diyota ihtiyaç duymadan doğrudan (bir seri direnç ile) AC sinyallere bağlanabilir.
• İki Ayrı Çıkış: AC sinüs dalgasının pozitif ve negatif alternansları için ayrı ayrı çıkışlar üretebilir, bu da daha sofistike kontrol ve zamanlama imkanı sunar.
• Yüksek İzolasyon Gerilimi: Yüksek voltajlı AC hattı ile düşük voltajlı kontrol devresi arasında güvenli bir bariyer oluşturur.
• Sıfır Geçiş Tespiti: Çıkış sinyalleri analiz edilerek AC sinüs dalgasının sıfır noktasından geçtiği anlar kolayca tespit edilebilir.
• Kompakt Çözüm: AC tespiti için gerekli olan birden fazla bileşenin işlevini tek bir DIP-8 kılıfında birleştirir.

Başlıca Kullanım Alanları

• AC Şebeke Voltajı Varlık/Yokluk Tespiti
• Sıfır Geçiş Dedektör (Zero Crossing Detector) Devreleri
• Telefon Çalma Sinyali (Ring) Tespiti
• AC Motorların veya Cihazların Çalışma Durumunun İzlenmesi
• Triyak ve SCR Sürücüleri için Faz Kontrolü
• Programlanabilir Lojik Kontrolör (PLC) AC Giriş Modülleri

Sık Sorulan Sorular (SSS)

Soru: PC829, 220V AC şebekeye nasıl bağlanır?
→ Doğrudan bağlanamaz. PC829'un giriş LED'lerinin akımını güvenli bir seviyeye (genellikle 5-10 mA) sınırlamak için girişine seri olarak yüksek değerli ve uygun güçte bir direnç (örneğin 22kΩ 1W) bağlanmalıdır. Direnç değeri hesaplanırken datasheet'teki LED ileri yön gerilimi (Vf) dikkate alınmalıdır.

Soru: Neden iki ayrı çıkış transistörü var?
→ Girişteki bir LED, AC sinüsün pozitif yarım dalgasında ışık verir ve bir transistörü tetikler. Diğer LED ise negatif yarım dalgada ışık verir ve ikinci transistörü tetikler. Bu, sinyalin her iki alternansını da ayrı ayrı izleme veya birleştirerek tam dalga tespiti yapma esnekliği sağlar.

AC sinyallerini güvenli ve etkili bir şekilde tespit etmek için tasarlanmış PC829 optokuplörü projelerinizde kullanın!

Not: Bu sayfadaki bilgiler ürün hakkında genel bir fikir vermek amacıyla hazırlanmıştır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
