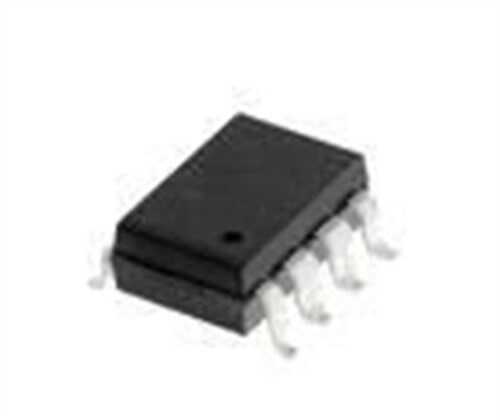

PC925LENIP0F - PC925L SOP-8-2.54mm IGBT Sürücü Optokuplör

PC925L, IGBT ve Power MOSFET gibi güç anahtarlarını sürmek için tasarlanmış, yüksek hızlı bir gate drive (kapı sürücü) optokuplörüdür. Genişletilmiş SOP-8 kılıfında sunulan bu entegre, yüksek tepe çıkış akımı ve entegre koruma özellikleri ile modern güç elektroniği uygulamaları için idealdir. Kontrol devresini yüksek voltajdan tamamen izole ederek sistem güvenliğini ve performansını artırır.

PC925LENIP0F - PC925L'nin Özellikleri ve Avantajları

• Yüksek Tepe Çıkış Akımı: IGBT kapılarını hızlı bir şekilde şarj/deşarj etmek için yüksek tepe akımı sağlar, bu da anahtarlama verimliliğini artırır ve kayıpları azaltır.
• Entegre Koruma Özellikleri: Dahili Düşük Voltaj Kilitleme (UVLO) devresi, yetersiz besleme gerilimi durumunda IGBT'nin lineer bölgede çalışmasını ve hasar görmesini engeller.
• Yüksek Hızlı Anahtarlama: Düşük yayılma gecikmesi sayesinde, yüksek frekanslı PWM kontrol sinyallerine hassas bir şekilde yanıt verir.
• Yüksek İzolasyon Gerilimi: Genişletilmiş SOP-8 kılıfı, yüksek voltaj uygulamalarında gereken güvenlik mesafelerini sağlayarak güvenilir bir izolasyon sunar.
• Yüksek Ortak Mod Gürültü Bağışıklığı (CMR): Motor sürücüleri gibi elektriksel olarak gürültülü ortamlarda hatalı tetiklemeleri önler.

Başlıca Kullanım Alanları

• Endüstriyel motor sürücüleri ve inverterler.
• Klima ve beyaz eşya inverter devreleri.
• Kaynak makineleri ve endüksiyonlu ısıtma sistemleri.
• Kesintisiz Güç Kaynakları (UPS).
• Servo sürücüler ve robotik uygulamaları.

Sık Sorulan Sorular (SSS)

Soru: PC925L ile HCPL-3120 (A3120) arasında ne fark var?
→ Her ikisi de IGBT sürücü optokuplörleridir ve benzer işlevleri yerine getirirler, ancak farklı üreticiler tarafından üretilirler ve elektriksel özellikleri (tepe akımı, hız, UVLO eşikleri vb.) farklılık gösterebilir. Genellikle birbirlerinin yerine kullanılabilirler ancak datasheet'lerindeki kritik parametrelerin projenize uygunluğu mutlaka kontrol edilmelidir.

Soru: Bu optokuplörü kullanırken 'bootstrap' diyotu gerekli midir?
→ PC925L, genellikle 'high-side' IGBT sürücü olarak kullanıldığında, sürücünün beslemesini sağlamak için harici bir bootstrap devresi (bootstrap diyot ve kapasitör) gerektirir. Bu devre, IGBT anahtarlama yaptıkça sürücü besleme kapasitörünü şarj eder.

Inverter ve motor sürücü tasarımlarınızda PC925L ile yüksek performanslı ve korumalı sürüş elde edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
