PF6003AHS - PF6003 SOIC-8 PSR Flyback Kontrolcüsü

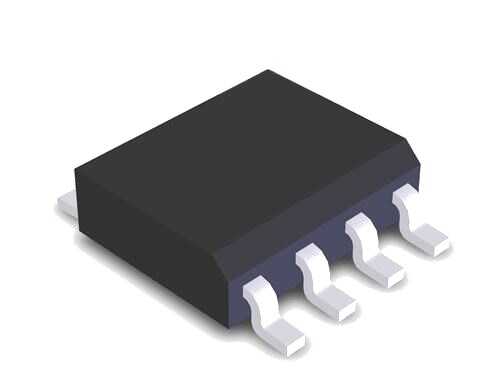

PF6003AHS, özellikle düşük maliyetli ve kompakt AC-DC şarj cihazları ile adaptörler için tasarlanmış, yüksek verimli bir Primer Taraf Regülasyonlu (PSR) Flyback Kontrolcüsü entegresidir. Bu teknoloji, çıkış voltajını ve akımını sekonder taraftaki bir optokuplör veya referans devresi olmadan doğrudan primer taraftan algılayarak regüle eder. Bu sayede bileşen sayısını, maliyeti ve kart boyutunu önemli ölçüde azaltır. SOIC-8 kılıfında sunulur.

PF6003AHS'nin Özellikleri ve Avantajları

• Primer Taraf Regülasyonu (PSR): Optokuplör ve TL431 gibi sekonder geri besleme bileşenlerine olan ihtiyacı ortadan kaldırır.
• Sabit Akım (CC) ve Sabit Voltaj (CV) Modu: Batarya şarj uygulamaları için ideal olan hassas akım ve voltaj kontrolü sağlar.
• Yüksek Verimlilik: Düşük bekleme gücü tüketimi ile Energy Star gibi verimlilik standartlarını karşılar.
• Kapsamlı Koruma Fonksiyonları: VDD Aşırı Voltaj Koruması (OVP), Çıkış Kısa Devre Koruması (SCP), Aşırı Sıcaklık Koruması (OTP) ve çevrim bazlı akım limitleme özelliklerine sahiptir.
• Dahili Kablo Telafisi: Şarj kablosundaki voltaj düşüşünü telafi ederek cihaz tarafında sabit voltaj sağlar.
• Azaltılmış BOM Maliyeti: Daha az harici bileşen gerektirdiği için toplam ürün maliyetini düşürür.

Başlıca Kullanım Alanları

• Cep Telefonu ve Tablet Şarj Cihazları
• AC-DC Güç Adaptörleri (5W - 12W aralığı)
• LED Aydınlatma Sürücüleri
• Küçük Ev Aletleri için Yardımcı Güç Kaynakları
• Akıllı Ev Cihazları Güç Kaynakları

Sık Sorulan Sorular (SSS)

Soru: Primer Taraf Regülasyonu (PSR) nasıl çalışır?
→ Cevap: PSR kontrolcüleri, flyback trafosunun yardımcı sargısındaki (auxiliary winding) voltajı izler. Trafonun demagnetizasyon süresi boyunca bu sargıdaki voltaj, çıkış voltajı ile orantılıdır. Kontrolcü bu bilgiyi kullanarak çıkışı optokuplör olmadan regüle eder.

Soru: Bu entegre ile güç kaynağı tasarlarken en kritik bileşen nedir?
→ Cevap: PSR tabanlı tasarımlarda en kritik bileşen flyback trafosudur. Trafonun sargı oranları ve kuplajı, çıkış voltajı ve akımının hassasiyeti üzerinde doğrudan etkilidir. Bu nedenle trafo tasarımı dikkatle yapılmalıdır.

PF6003AHS ile daha az bileşen kullanarak daha kompakt ve uygun maliyetli güç adaptörleri tasarlayın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve pin bağlantıları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
