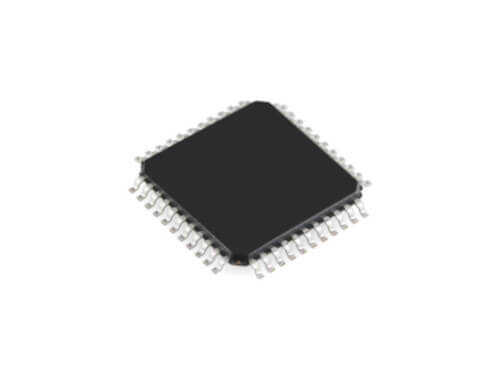

PIC18F4580-I/PT TQFP-44 CAN Bus Destekli Mikrodenetleyici

PIC18F4580-I/PT, özellikle otomotiv ve endüstriyel otomasyon uygulamaları için tasarlanmış, entegre ECAN™ (Enhanced Controller Area Network) modülüne sahip güçlü bir 8-bit mikrodenetleyicidir. Yüksek performanslı PIC18 çekirdeği, geniş bellek seçenekleri ve TQFP-44 yüzey montaj paketi ile modern, ağ bağlantılı kontrol sistemleri için kompakt ve güvenilir bir çözüm sunar.

PIC18F4580-I/PT'nin Özellikleri ve Avantajları

• Entegre ECAN™ Modülü: CAN 2.0B spesifikasyonu ile tam uyumlu, 1 Mbps'ye kadar hızları destekleyen gelişmiş bir CAN bus kontrolcüsü içerir.
• Yüksek İşlem Gücü: 40 MHz'e kadar saat hızı ve 10 MIPS'e varan performans ile gerçek zamanlı kontrol görevleri için idealdir.
• Geniş Bellek: 32 KB Flash Program Belleği, 1.5 KB RAM ve 256 Bayt EEPROM, karmaşık CAN protokol yığınları ve uygulama kodları için yeterli alan sunar.
• Zengin Analog Özellikler: 11 kanallı, 10-bit hassasiyetinde Analog-Dijital Dönüştürücü (ADC) modülü barındırır.
• Çok Yönlü Çevre Birimleri: USART, SPI, I2C, PWM ve zamanlayıcılar gibi standart birimlerle donatılmıştır.
• TQFP-44 Paket: İnce, dört taraflı bu yüzey montaj paketi, kompakt PCB tasarımlarında yüksek pin yoğunluğu ve verimli yer kullanımı sağlar.

Başlıca Kullanım Alanları

• Otomotiv Kontrol Üniteleri (ECU)
• Endüstriyel Ağ Geçitleri (CAN-to-Ethernet, CAN-to-Serial)
• Fabrika Otomasyonu ve Proses Kontrol
• Bina Otomasyon Sistemleri (HVAC, Asansör Kontrolü)
• Tarım Makineleri ve Ağır Vasıta Elektroniği
• Medikal Cihaz Ağları

Sık Sorulan Sorular (SSS)

CAN bus nedir ve neden önemlidir?
→ CAN (Controller Area Network), özellikle otomotiv ve endüstriyel ortamlarda kullanılan, gürültüye dayanıklı, sağlam bir seri haberleşme protokolüdür. Çok sayıda kontrol ünitesinin (sensörler, aktüatörler, işlemciler) tek bir iki telli hat üzerinden güvenilir bir şekilde haberleşmesini sağlar. Bu, kablo karmaşıklığını ve maliyetini büyük ölçüde azaltır.

Bu mikrodenetleyiciyi kullanmak için ek bir CAN transceiver gerekir mi?
→ Evet. PIC18F4580, CAN protokolünü yöneten dijital mantığı içerir. Ancak fiziksel CAN bus hattına bağlanmak için, MCP2551 veya TJA1050 gibi bir harici CAN transceiver entegresine ihtiyaç duyar. Transceiver, mikrodenetleyicinin mantık seviyeli sinyallerini, hattın gerektirdiği diferansiyel voltaj seviyelerine dönüştürür.

CAN bus iletişimi gerektiren otomotiv ve endüstriyel projelerinizde PIC18F4580-I/PT ile güvenilir ve güçlü bir temel oluşturun.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen üreticinin resmi 'datasheet' belgesini kontrol ediniz.
