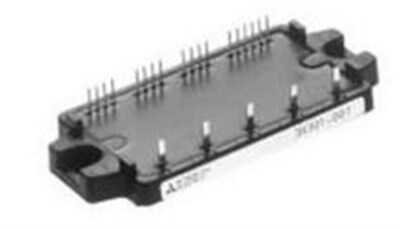

PM20CHA060 - 7-Pack Akıllı Güç Modülü (IPM)

PM20CHA060, 3 fazlı invertör ve frenleme devresi için özel olarak tasarlanmış, 600V/20A kapasiteli bir 7-Pack Akıllı Güç Modülü (IPM)'dür. Bu modül, altı adet invertör IGBT'sine ek olarak bir adet frenleme (brake) IGBT'sini tek bir pakette birleştirir. Bu sayede, rejeneratif frenleme gerektiren motor sürücü uygulamalarında kompakt ve entegre bir çözüm sunar.

PM20CHA060'nin Özellikleri ve Avantajları

• 7-in-1 Yapısı: 3 fazlı invertör köprüsü (6 IGBT) ve bir frenleme kıyıcısı (1 IGBT) içerir.
• Güç Değerleri: 600V gerilim ve 20A akım kapasitesi ile orta güçteki motorlar için idealdir.
• Entegre Sürücü ve Koruma: Tüm IGBT'ler için optimize edilmiş kapı sürücüleri ve standart IPM koruma fonksiyonları (SC, OC, UV, OT) mevcuttur.
• Tasarım Kolaylığı: Frenleme devresini harici olarak kurma ihtiyacını ortadan kaldırarak PCB tasarımını ve montajı basitleştirir.
• Yüksek Güvenilirlik: Tek paket çözümü, daha az bileşen ve daha az lehim noktası anlamına gelir, bu da sistemin genel güvenilirliğini artırır.

Başlıca Kullanım Alanları

• Asansör ve Yürüyen Merdiven Kontrolcüleri
• Vinç ve Kaldırma Ekipmanları
• Rejeneratif Frenleme Gerektiren Endüstriyel Motor Sürücüleri
• Servo Sürücüler ve CNC Makineleri
• Genel Amaçlı İnvertör Uygulamaları

Sık Sorulan Sorular (SSS)

Soru: '7-Pack' veya 'CIB' modül ne demektir?
→ Cevap: 'Converter-Inverter-Brake' (CIB) veya '7-Pack' modül, standart 3 fazlı invertör (6 IGBT) devresine ek olarak bir frenleme IGBT'sini de içeren entegre bir güç modülüdür. Bu, özellikle motorun yavaşlarken ürettiği enerjiyi bir frenleme direncinde harcamak için kullanılır.

Soru: Frenleme IGBT'si nasıl kontrol edilir?
→ Cevap: Frenleme IGBT'si, invertör IGBT'lerinden ayrı bir kontrol girişine sahiptir. DC bara gerilimi, motorun yavaşlaması sırasında belirli bir eşiği aştığında, kontrolcü bu girişi aktif hale getirerek frenleme IGBT'sini açar ve enerjinin frenleme direncine akmasını sağlar.

Frenleme devresi entegrasyonu gerektiren uygulamalarınız için hepsi bir arada çözüm: PM20CHA060.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve uygulama detayları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
