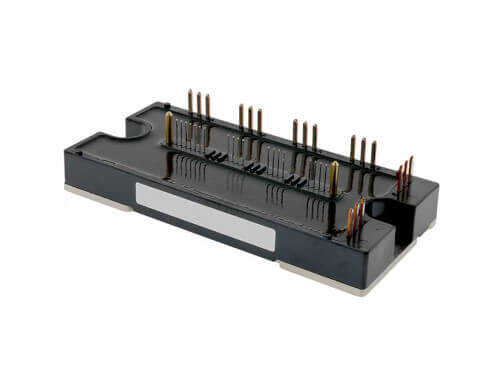

PM25CLB120 25A 1200V 55x120Case

PM25CLB120, Mitsubishi Electric'in IPM (Akıllı Güç Modülü) serisinin bir parçası olan, 25A akım ve 1200V gerilim kapasitesine sahip entegre bir güç modülüdür. Sadece güç anahtarlarını değil, aynı zamanda gate sürücü devresini ve koruma fonksiyonlarını da içeren bu modül, kompakt ve güvenilir güç elektroniği çözümleri sunar.

PM25CLB120'nin Özellikleri ve Avantajları

• Akıllı Güç Modülü (IPM): IGBT'ler, serbest geçiş diyotları, gate sürücü devresi ve koruma devrelerini tek bir pakette birleştirir.
• Entegre Koruma Fonksiyonları: Aşırı akım (OC), kısa devre (SC), aşırı ısınma (OT) ve düşük voltaj (UV) gibi kritik korumaları dahili olarak barındırır.
• 25A / 1200V Kapasite: 380V şebeke ile çalışan orta güçlü endüstriyel motor sürücüleri ve invertörler için idealdir.
• Basitleştirilmiş Tasarım: Harici gate sürücü devresine ihtiyaç duymadığı için devre tasarımını büyük ölçüde basitleştirir, montaj süresini ve maliyeti azaltır.
• Yüksek Güvenilirlik: Optimize edilmiş entegre tasarım, harici gürültüye karşı daha yüksek bağışıklık ve genel sistem güvenilirliği sağlar.
• Standart Kasa: 55x120mm boyutlarındaki kasa, kolay montaj ve etkin soğutma imkanı sunar.

Başlıca Kullanım Alanları

• Trifaze AC Motor Sürücüleri (VFD)
• Endüstriyel Servo Sürücüler ve Amplifikatörler
• Robot Kontrol Üniteleri
• CNC Makineleri
• Kesintisiz Güç Kaynakları (UPS)
• Yenilenebilir Enerji Uygulamaları

Sık Sorulan Sorular (SSS)

Soru: IPM (Akıllı Güç Modülü) ile standart IGBT modülü arasındaki temel fark nedir?
→ Cevap: Standart bir IGBT modülü sadece güç anahtarlarını (IGBT ve diyot) içerir ve harici bir gate sürücü devresine ihtiyaç duyar. Bir IPM ise gate sürücü devresini ve çeşitli koruma fonksiyonlarını kendi bünyesinde barındıran entegre bir çözümdür.

Soru: PM25CLB120 bir arıza durumunda nasıl sinyal verir?
→ Cevap: Bu IPM modülleri, aşırı akım veya aşırı ısınma gibi bir koruma tetiklendiğinde kontrol kartına bilgi vermek için bir 'Arıza' (Fault) çıkış pinine sahiptir. Bu sinyal, sistemin güvenli bir şekilde kapatılması için kullanılabilir.

Tasarımınızı basitleştirmek ve sistem güvenilirliğini artırmak için PM25CLB120 Akıllı Güç Modülü'nün entegre gücünden faydalanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
