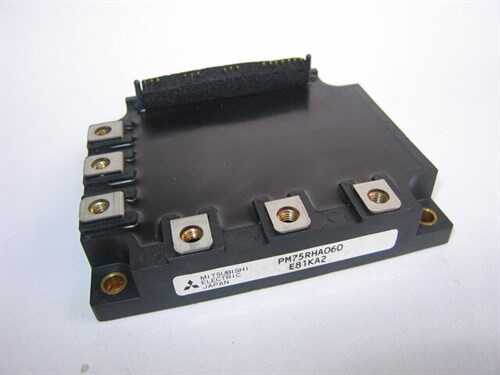

PM75RHA060

PM75RHA060, Mitsubishi Electric tarafından üretilen, yüksek performanslı bir 7'li paket Akıllı Güç Modülü (IPM)'dür. Bu modül, 600V gerilim ve 75A akım kapasitesiyle, 3 fazlı bir inverter köprüsü için altı adet IGBT'ye ek olarak, frenleme devresi için bir adet IGBT ve diyot içerir. Bu entegre yapı, özellikle rejeneratif frenleme gerektiren motor sürücü uygulamalarında ideal bir çözüm sunar.

PM75RHA060'nin Özellikleri ve Avantajları

• Entegre Frenleme Devresi: Dahili frenleme IGBT'si ve diyotu sayesinde harici bileşen ihtiyacını ortadan kaldırır, yerden ve maliyetten tasarruf sağlar.
• Yüksek Akım Kapasitesi: 75A'lik nominal akım değeri ile orta ve yüksek güçlü motorların sürülmesi için uygundur.
• Kapsamlı Koruma Özellikleri: Dahili sürücü IC'leri; kısa devre (SC), aşırı akım (OC), kol-kol kısa devresi önleme, kontrol beslemesi düşük voltaj (UV) ve aşırı sıcaklık (OT) korumaları sağlar.
• Mükemmel Termal Performans: Yüksek ısı iletkenliğine sahip izolasyonlu taban plakası, modülün ürettiği ısının etkili bir şekilde soğutucuya aktarılmasını sağlar.
• Hata Sinyali Çıkışı: Herhangi bir koruma tetiklendiğinde mikrodenetleyiciye sinyal gönderen bir arıza (FO) çıkışına sahiptir.

Başlıca Kullanım Alanları

• Genel amaçlı endüstriyel inverterler ve frekans konvertörleri
• Asansör ve yürüyen merdiven kontrol sistemleri
• AC servo sürücüler ve robotik uygulamalar
• Takım tezgahları (CNC) ve endüstriyel otomasyon
• Rejeneratif frenleme gerektiren tüm motor kontrol uygulamaları

Sık Sorulan Sorular (SSS)

Soru: '7'li paket' (7-in-1) ne anlama geliyor?
→ Bu, modülün içinde yedi adet ana güç anahtarı olduğu anlamına gelir. Bunlardan altısı (üç üst kol, üç alt kol) 3 fazlı inverter köprüsünü oluştururken, yedinci IGBT ve diyot frenleme devresi (chopper) için kullanılır.

Soru: Frenleme devresi nasıl kullanılır?
→ Motor yavaşlarken veya yük motoru döndürdüğünde ortaya çıkan rejeneratif enerji, DC bara voltajını yükseltir. Frenleme IGBT'si, bu voltaj belirli bir seviyeyi aştığında devreye girerek enerjiyi harici bir frenleme direncinde ısı olarak harcar ve böylece sisteme zarar gelmesini önler.

PM75RHA060'ın entegre frenleme çözümü ile motor kontrol sistemlerinizi daha güvenli ve kompakt hale getirin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En güncel ve kesin teknik detaylar için lütfen ürünün üretici tarafından sağlanan resmi 'datasheet' belgesini kontrol ediniz.
